Model: A214 (A 214) Unit Panel two-step Amplifier
Antique radios, Old Time Radios
A214 (A 214) Unit Panel two-step Amplifier
Country:
United States of America (USA)
Manufacturer/Brand:
Duck Co., Wm. B.; Toledo (OH)
Year: 1921
Type:
Wireless modul post 1920 (not a component)
Mod.-ID = 84370
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Wave bands
n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: A214 (A 214) Unit Panel two-step Amplifier
Material
Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Shape
Miscellaneous shapes - described under notes.
Dimensions (WHD)
5 x 6.5 x 0 inch / 127 x 165 x 0 mm
Valves / Tubes
2:
UV201Aus Radios von gestern Seite 210ff (und übersetzt aus Tyne und Stokes):
1920 bringt RCA die ersten Radioröhren auf den Markt, die Hochvakuum-Verstärkerröhre UV201 von General Electric (GE), zusammen mit UV200 als Detektorröhre mit Argon-Gas, auch von GE. Beide Röhren sind birnenförmig und weisen ein Spitzli auf. Sie haben einen Messingsockel mit Keramikeinsatz, der die Stifte aufnimmt.
Die UV201 ist für Uf 5 Volt und Ui von 1 Ampere. Cunningham bringt auch beide Röhren: als C-300 und C-301. Die UV201A heisst bei deForest DV2.
1922 ersetzt GE die UV201 durch die UV201A mit Thoriumfaden. Kurz davor, im Januar nimmt die RCA aber auch die zylindrische UV201 von Westinghouse ins Programm auf!
Ab August 1925 heisst die UV201A mit dem neuen Sockel UX201A. Das war notwendig, um engere Toleranzen für Neutrodyne-Empfänger zu erreichen.
Mit der Einführung der Domform (shoulder/dome), 1932, nennt RCA die Röhre 01A.
Ab 1930 produziert RCA die Röhren selbst - als RCA Radiotron, Inc. Vorher kommt die Produktion von GE und Westinghouse (Mutterfirmen von RCA).
Anzufügen aus Tyne Seite 315 ist noch, dass die Gitterstruktur etc. der UV201A gegen Ende 1923 geändert wurde, um die Steilheit zu vergrössern. Das war dann der Grund der Schwierigkeiten beim Auswechseln von Röhren für Neutrodyne-Empfänger. Die 01A markiert das Ende dieser oft verwendeten Röhrenserie (EE).
(more
for members)
Notes

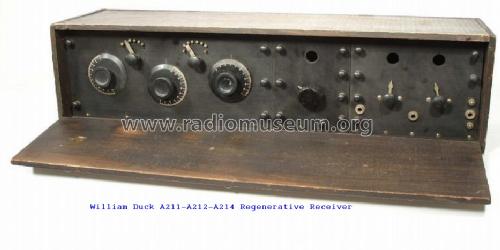

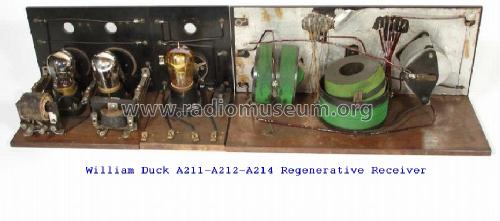

Unit Panel. Goes together with A211 and A212. With Federal transformers price = 40 USD, in cabinet 45 USD.
Price in first year of sale
36
USD
External source of data
William B.Duck Catalog No.16 (1921)
This model was suggested by Konrad Birkner.
