Model: MV28 (MV 28)

Antique radios, Old Time Radios

MV28 (MV 28)

EM72

Country: Germany Manufacturer/Brand: Dynacord (Pinternagel)
Year: 1955 / 1956 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 20102 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Other Combination - see NotesCombination of several Recorders/Players or not listed combination of two. See (give) details in the notes.
Kombination von diversen Tonspeichergeräten oder sonst nicht spezifizierte Kombination von zwei. Details in den Bemerkungen.
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 30 W
www.radiomuseum.org Model: MV28 (MV 28) EM72 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Valves / Tubes 6: ECC83 (more for members)
Notes Mischverstärker; Frequenzbereich 30-20000 Hz; 3 Eingänge, 4 Ausgänge. Umschaltbar 15/30 W. Mit eingebautem Rundfunkempfangsteil für MW/LW.
Net weight 11 kg / 388 oz
Price in first year of sale 495 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1955/56Das Gerät ist im Handbuch des Rundfunk-& Fernseh-Grosshandels 1955/56 der VDRG aufgeführt (Verlag für Radio-Foto-Kinotechnik GmbH) / Radiokatalog Band 2, Ernst Erb

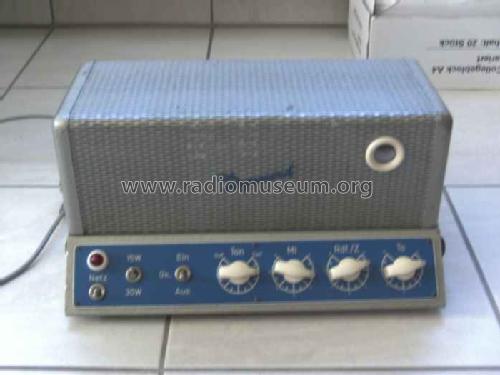

Blick auf das Mischpult Umschaltbar zwischen 15/30Watt. Anodenspannung erhöht sich von 300V(15W) auf 400V (30W). Mit schaltbarer Gegenkopplung. Bei eingeschalteter GK ist eine starke Basszunahme zu beobachten. Weiter gibt es eine ganz normale Klangblende in Form eines regelbaren Hochpasses.

Blick auf die Röhren ohne Haube.

Blick auf die Anschlussbuchsen mit Haube. More pictures
Further information on

MV28 (MV 28) EM72 (Dynacord (Pinternagel))

dynacord: MV28 (MV 28); Für was einen Einkreiser? (21.03.2008) Tobias MünzingHits: 290 Replies: 1 Liebe Sammlerkollegen, seit gut einer Woche nenne ich dieses gerät mein Eigen. Nach einer Grundüberholung, tausch aller Kondensatoren,Kathodenwiderständen und Elkos. Außer der Siebelkos spielt er wieder zufriedenstellend. Was mich stutzig gemacht hat, ist der eingebaute Einkreiser. Der über die PCF82 wirkt, die unterheizt wird. Meine Frage wäre nun, warum hat man in so einen Verstärker einen Einkreiser eingerbaut? Denn dies gehört ja eigentlich zur Kategorie "schnick-schnack". Diese extravaganz gab es nur von Dynacord, keine andere Verstärkerfirma hat einen zusätzlichen Einkreiser eingebaut. Über aussagekräftige Zuschriften würde ich mich freuen! Frohe Ostern wünscht Tobias Münzing
