Model: MV 160 (MV160)

Antique radios, Old Time Radios

MV 160 (MV160)

Country: Germany Manufacturer/Brand: Dynacord (Pinternagel)
Year: 1968 – 1971 ? Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 88795 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 150 W
www.radiomuseum.org Model: MV 160 (MV160) Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 533 x 205 x 332 mm / 21 x 8.1 x 13.1 inch
Valves / Tubes 5: ECC81Doppel-Triode, europäische Ausführung der 12AT7, speziell für VHF (UKW) entwickelt, auch für NF gut geeignet; hohe Verstärkung, niederer Innenwiderstand. Dennoch in Europa eher unbedeutend: Vorgänger für UKW waren hauptsächlich die Pentoden EF42 und EF80 (UF42, UF80). Nachfolger waren die Doppel-Trioden ECC85, PCC85 und UCC85 mit spezieller Abschirmung zwischen den beiden Systemen. [Jacob Roschy, 21.Dec.02] (more for members)
Transistors 31: (more for members)
Notes 6 Tansistor Eingangsstufen mit 30 × BC147B und 1 x BC177B, Klangregler, B-Gegentaktendstufe, 12 Dioden, Übertragungsbereich: 30 Hz bis 15 kHz, Gehäuse mit versenkbaren Griffen und Flutlichtbedienfeld.
Net weight 22.5 kg / 793.7 oz
Price in first year of sale 2053 DM
Collectors prices 1 Collector price (for members)
Source of data -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.

This model was suggested by Klaus Ortwein.

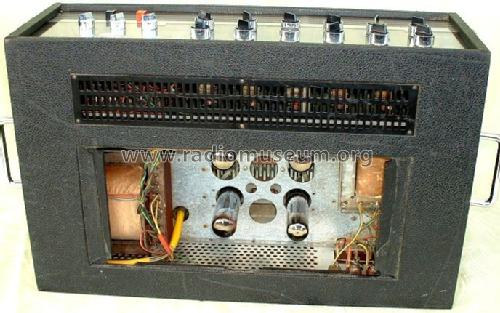

aus ebay, mit Erlaubnis des Verkäufers bassschmid

aus ebay, mit Erlaubnis des Verkäufers bassschmid More pictures
