Model: EC-10 (EC10)
Antique radios, Old Time Radios
EC-10 (EC10)
Mark II (2)
Country:
Great Britain (UK)
Manufacturer/Brand:
Eddystone, Birmingham
Year: 1969 – 1975
Type:
Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.
Mod.-ID = 89863
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 465 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Broadcast plus more than 2 Short Wave bands.Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.
Power type and voltage
Dry Batteries / 6 × 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 0.8 W
/ Ø 12.7 cm = 5 inch
www.radiomuseum.org
Model: EC-10 (EC10) Mark II (2)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
320 x 162 x 203 mm / 12.6 x 6.4 x 8 inch
Transistors
There are
transistors, but the number is unknown:
Notes
coverage 550 kHz - 30 MHz, AM, CW (BFO); adds S-Meter.
Also sold as MIMCO 6689; later variant EC-10A/2 with 2182 kHz preset.
Optional LP3126 Telescopic Aerial Kit, to be attached in pre-drilled holes at the rear of receiver, intended for use in occasional portable operation.
Net weight
6.3 kg / 222.2 oz
Source of data
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
This model was suggested by Martin Bösch.

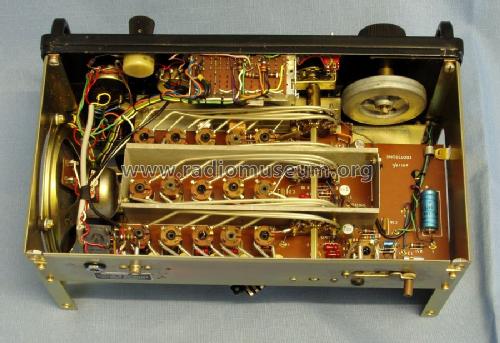

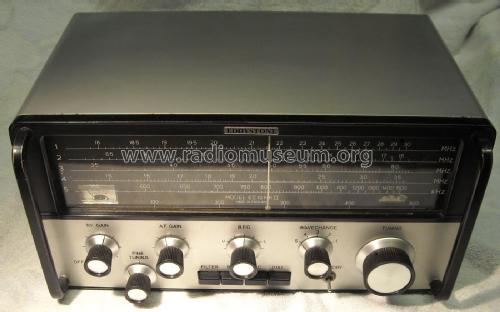

Copyright eBay ecolima, besten Dank für die Bilder!
Copyright eBay ecolima, besten Dank für die Bilder!
From the Collection of HMS Collingwood Radio Museum
