Model: Vanity PT378 (PT 378)
Antique radios, Old Time Radios
Vanity PT378 (PT 378)
Country:
Great Britain (UK)
Manufacturer/Brand:
Ekco, E.K.Cole Ltd.; Southend-on-Sea
Year: 1961
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 85085
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 8 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 470 kHz
Wave bands
Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.Broadcast (MW) and Long Wave.
Power type and voltage
Dry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Dry Batteries / 9 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ Ø 10.2 cm = 4 inch
from Radiomuseum.org
Model: Vanity PT378 (PT 378)
Material
Leather / canvas / plastic - over other material
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
240 x 130 x 75 mm / 9.4 x 5.1 x 3 inch
Transistors
7:
Notes
There are two different transistor complements: either Newmarket transistors NKT152, NKT153/35, NKT154/35, NKT155, NKT254, 2 x NKT251, or Mullard transistors OC44, 2 x OC45, OC81D, 2 x OC81 and OA70 diode.
This model was suggested by William J Blanchflower.
A 1963 Ekco PT378 transistor radio, in a blue and green vinyl and rexine covered wooden cabinet with solid brass trim.

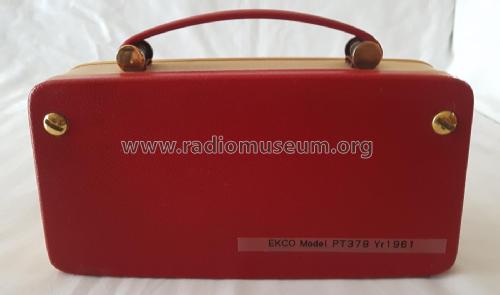

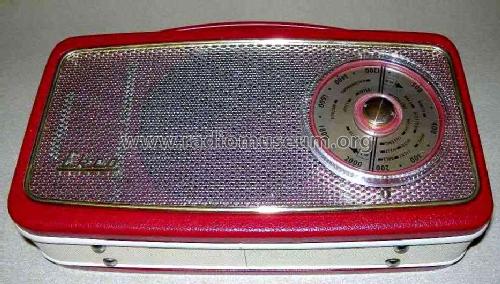

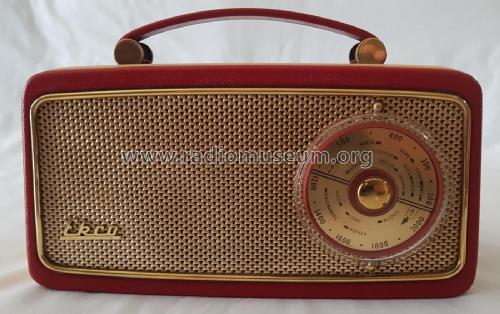

My Ekco PT378 MW/LW portable radio in a red vinyl and and beige rexine covered wooden case with brass trim ca 1963.
More pictures
No further information
