Model: Mirastar W90V (W 90 V)

Antique radios, Old Time Radios

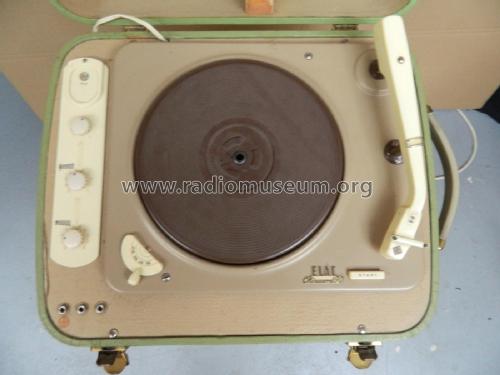

Mirastar W90V (W 90 V)

Country: Germany Manufacturer/Brand: Elac, Electroacustic GmbH; Kiel
Year: 1960 – 1962 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 24130 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 3 W
www.radiomuseum.org Model: Mirastar W90V (W 90 V) Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 420 x 335 x 187 mm / 16.5 x 13.2 x 7.4 inch
Valves / Tubes 2: ECL82Triode + Strahlbündel-Endtetrode.Während der lange dominierenden EABC80 gab es wenig Bedarf für NF-Vor + End-Kombiröhren. Daher gab es nur die für TV-Zwecke entwickelte ECL82. Deren Triodensystem war als NF-Vorstufe überdimensioniert. Das Endsystem ist, ungünstig für Wechselstromempfänger, für nur 200V ausgelegt und hat eine eher geringe Verstärkung.[Jacob Roschÿ, 14.Mar2003] (more for members)
Notes Phono-Chassis = Miracord 90. Anschlussmöglichkeit für ein Mikrofon.
Net weight 7.9 kg / 278.7 oz
Price in first year of sale 254 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1960/61Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1960/61 durch VDRG, Verlag für Radio-Foto-Kino. / Radiokatalog Band 2, Ernst Erb

No further information on

Mirastar W90V (W 90 V) (Elac, Electroacustic GmbH; Kiel)
