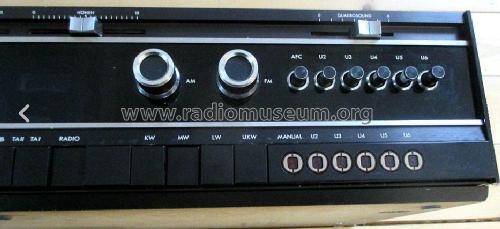

Quadrosound 3402T Körting-Ch= 34678

Elac Electroacustic GmbH; Kiel

  • Year
  • 1973–1977
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29070

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 52
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     16 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 60 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Quadrosound 3402T Körting-Ch= 34678 - Elac Electroacustic GmbH; Kiel
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 630 x 135 x 290 mm / 24.8 x 5.3 x 11.4 inch
  • Notes
  • Vollstereo, NF-Verstärker mit zwei Endstufen je 30 W (Sinus).
    5 FM Stationstasten. Flachbahnregler für Balance, Tiefen, Formant, Höhen und Quadrosound.

    Halbleiterliste: nur einmal pro Typ.

    Mindestens noch im Erscheinungsjahr wurde der Stereodecoder diskret aufgebaut, ohne den IC TCA290.

    Produktion für Elac, Kiel, durch Körting-Radio, Grassau

  • Net weight (2.2 lb = 1 kg)
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Price in first year of sale
  • 1,198.00 DM
  • External source of data
  • Erb

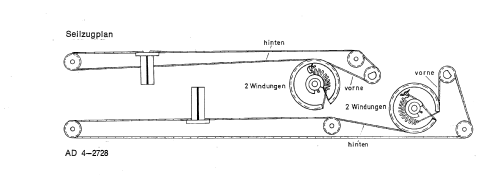

  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Quadrosound 3402T is part of the collections of the following members.

 Forum

Forum contributions about this model: Elac Electroacustic: Quadrosound 3402T Körting-Ch= 34678

Threads: 2 | Posts: 2

Beim ELAC 3402T Quadrosound wird die Ausleuchtung durch Glühlämpchen realisiert. Bei meinem Gerät waren einige defekt. Die Beschaffung von Ersatzlämpchen erwies sich sehr schwierig bzw. unmöglich. Was liegt näher als diese durch LED's zu ersetzen.

Ich hatte noch eine LED-Lichterkette vorrätig mit weißen LED 3V/10mA. Die Besonderheit dieser LED's ist ein nach innen eingebrachter kegelförmiger Kopf, so dass das Licht auch nach der Seite abgestrahlt wird. Das ist wichtig, weil die Lämpchen hinter den Bändern vom Senderspeicher liegend angeordnet sind. Diese sind in Reihe mit den Lämpchen hinter den Sensortasten geschaltet. Die ursprünglichen Lämpchen haben 6V bzw.12v 30mA.

Zuerst wechselte ich alle Lämpchen gegen LED's aus. Auf die richtige Polarität ist zu achten. Bei der ersten LED hinter der Manualtaste ist die Polarität vertauscht. Dies erwies sich auch als schwierigste Hürde beim Umbau. Über diese LED wir das Relais, auf der Platine Ne, für die Skalenbeleuchtung angesteuert. Eine kleine Transistorschaltung, auf einem Stückchen Lochrasterplatine, löste das Problem.

Anders bei den übrigen Lämpchen. hier vergrößerte ich den Wert des Widerstandes R286 von 220 Ohm auf 620 Ohm um noch ausreichen Spannung für die IC zu erhalten. Jetzt unterbrach ich die Leiterbahnen der Zuleitung vom IC zu den LED's auf der TIP1 Platine um darüber die Vorwiderstände 2,2 kOhm für die LED's zu löten. Es ergab sich ein Strom von 6mA, der aber völlig ausreicht.

Weiterhin musste ich noch die Beleuchtung der Abstimmanzeige und die Stereolampe ersetzen. Die Abstimmanzeigenbeleuchtung wir mit Wechselspannung betrieben also unbedingt eine antiparallele Diode mit genügend hoher Sperrspannung dazu schalten.

Die Skalenbeleuchtung habe ich beibehalten.

Viele Grüße aus der Lausitz.

A. Bahl



Alexander Bahl, 14.Dec.20

Weitere Posts (1) zu diesem Thema.

Die Skalenbeleuchtung ist bei diesem ELAC Receiver technisch interessant, da wird gedimmt und sogar ganz abgeschaltet.

Im Normalfall brennen die Lämpchen (4x7V/0,3A) bei UKW 1 + AM in voller Helligkeit, bei TA, TB sind sie gedimmt über R 421 2,2Ohm/5W (von Tastatur an Lämpchen frei verdrahtet). Bei der Wahl FM2 - FM6 wird die Skalenbeleuchtung bis auf das Feldstärkeinstrument abgeschaltet.

Bei meinem Gerät war bei UKW die Skala dunkel, ich habe dann den Plan zu Rate gezogen und mit Lupe die Wege der Spannung verfolgt. Im Fall AM hatte das Relais 1303 angezogen (oben rechts an der Chassis-Seitenwand), bei UKW zog das Relais nicht - die Steuerleitung des Relais ging zur UKW Taste und wurde über den Ruhekontakt 17+18 (also AM) über R 299 mit Spannung versorgt, im Fall der gedrückten UKW Taste führte der Weg über Kontakt 2+3 zur Lampe im Sensor für UKW 1. Diese war auch der Fehler, sie war unterbrochen. Der Ersatz durch eine lötbare Zwerglampe 6V/30mA beseitigte den Fehler.

Nun hatte ich den Wunschzustand des Entwicklers wieder hergestellt und muß sagen daß diese bei JKG Körting hergestellten Receiver nicht nur Qualitativ ok sind (mit Elac Emblem etwas überteuert im Vergleich zu den von Körting über Neckermann vertriebenen Geräten), sondern auch wirklich sehr servicefreundlich sind, das Sensorbedienfeld lässt sich einfach herausziehen, das erneuern der Birne ist einfach. Auch die anderen in Modultechnik gebauten Stufen sind alle gut reparierbar.

Gruß in die Runde aus Mainaschaff

Gerald Lippert, 29.07.2017



Gerald Lippert, 29.Jul.17
