Model: Junior TW 40 (TW40)

Antique radios, Old Time Radios

Junior TW 40 (TW40)

Country: Czechoslovakia Manufacturer/Brand: Elektra , Praha
Year: 1972 ? Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 126180 previous | Result List | next | New search for Radios etc. Schematics etc.: 5 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 40 W
www.radiomuseum.org Model: Junior TW 40 (TW40) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 384 x 96 x 322 mm / 15.1 x 3.8 x 12.7 inch
Transistors 18:
Notes HIFI-Stereoverstärker, Sinusleistung an 4 Ohm nur 1 Kanal: 25 Watt, bei beiden Kanälen max 2× 20 Watt. Ausgänge: 4, 8, 16 Ohm. Eingänge für magnet. Tonabnehmer, Radio, Tonbandgerät. Übertragungsbereich: 35Hz...25 KHz.
Net weight 5.6 kg / 197.5 oz
Mentioned in -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Wolfgang Lill.

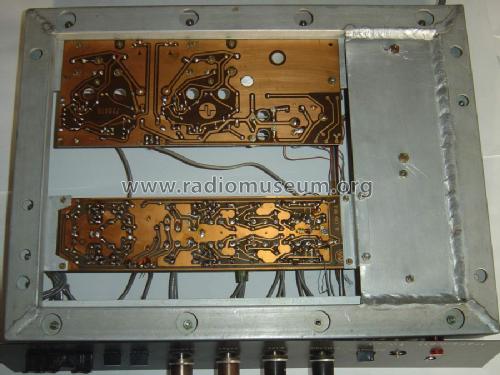

Dieses Gerät wurde als Bausatz verkauft

GRUM heißt Eingang ... G = Gramofon (Plattenspieler),R= Radio, U_Universal, M = Mikrofon

Eine Rückwand gibt es zum Bausatz nicht, es geht ja auch so More pictures
