Model: Transina

Antique radios, Old Time Radios

Transina

Country: Czechoslovakia Manufacturer/Brand: Elektra , Praha
Year: 1959 Type: Kit (Parts plus Instruction) or Blueprint without partsA kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.

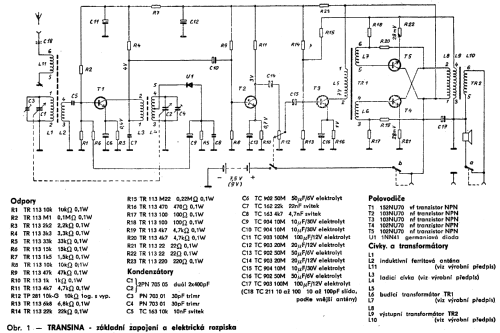

Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen. Mod.-ID = 121491 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF with diode detector; ReflexTRF receiver with diode detector in order to achieve less distortion.
Geradeaus-Empfänger mit Diodengleichrichtung. Diese Gleichrichtung ergibt wesentlich weniger Verzerrungen. Möglicherweise handelt es sich irrtümlicherweise auch um einen Doppelsuper, da bei der Datenübernahme ein Fehler vorgekommen ist.
Tuned circuits 2 AM circuit(s);
Wave bands Broadcast only (MW).Mittelwellenempfänger
Power type and voltage Dry Batteries / 5 x 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / 0.15 W
www.radiomuseum.org Model: Transina Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 200 x 120 x 50 mm / 7.9 x 4.7 x 2 inch
Transistors 5:
Notes Selbstbausatz mit 5 NPN Transistoren tschechoslowakischer Produktion: 152NU70, 2x 103NU70, 2x 102NU70.
Source of data -- Collector info (Sammler)

This model was suggested by Wolfgang Lill.

No further information on

Transina (Elektra , Praha)
