Magnetisches Tonabnehmersystem MS 16 (MS 16 SD)

Magnetisches Tonabnehmersystem MS 16 ; Elektroakustik (ID = 1831496) Microphone/PU

Magnetisches Tonabnehmersystem MS 16 ; Elektroakustik (ID = 1831497) Microphone/PU
Magnetisches Tonabnehmersystem MS 16 ; Elektroakustik (ID = 1779410) Microphone/PU Magnetisches Tonabnehmersystem MS 16 ; Elektroakustik (ID = 1779411) Microphone/PU
Magnetisches Tonabnehmersystem MS 16 ; Elektroakustik (ID = 1779412) Microphone/PU Magnetisches Tonabnehmersystem MS 16 ; Elektroakustik (ID = 1779413) Microphone/PU
Use red slider bar for more.
Magnetisches Tonabnehmersystem MS 16 ; Elektroakustik (ID = 1779410) Microphone/PU
Elektroakustik: Magnetisches Tonabnehmersystem MS 16 [Microphone/PU] ID = 1779410 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Magnetisches Tonabnehmersystem MS 16 (MS 16 SD), Elektroakustik Leipzig, PGH; Leipzig (Ostd.)

Country:  Germany
Manufacturer / Brand:  Elektroakustik Leipzig, PGH; Leipzig (Ostd.)
Year: 1971 ? Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Magnetisches Tonabnehmersystem MS 16 - Elektroakustik Leipzig, PGH;
Material Various materials
Dimensions (WHD) 16 x 14 x 28 mm / 0.6 x 0.6 x 1.1 inch
Notes

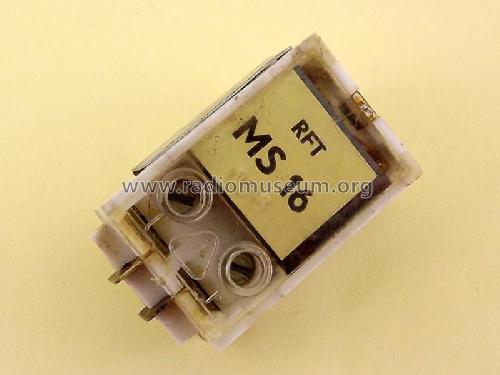

Magnetisches Abtastsysten für Stereo-Schallplatten mit Diamant-Nadelträger (SD = Stereo-Diamant). Die Nadelträger können nach Verschleiß ausgetauscht werden. Das Abtastsystem trägt nur die Bezeichnung "MS 16". Mit dem eingesetzten Nadelträger wurde es dann unter der Bezeichnung "MS 16 SD" vertrieben.

Die Wandlerelemente sind an den beiden hinteren Kontakten angeschlossen, am Frontring die Masse (Abschirmung). Auflagekraft 3 p +/- 1 p.

Net weight (2.2 lb = 1 kg) 0.7 kg / 1 lb 8.7 oz (1.542 lb)

Model page created by Jürgen Tiedmann. See "Data change" for further contributors.
