Model: 507 Ch= 120004
Antique radios, Old Time Radios
507 Ch= 120004
Country:
United States of America (USA)
Manufacturer/Brand:
Emerson Radio & Phon. Corp.
Year: 1946
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 38495
previous
|
Result List
|
next
|
New search for Radios etc.

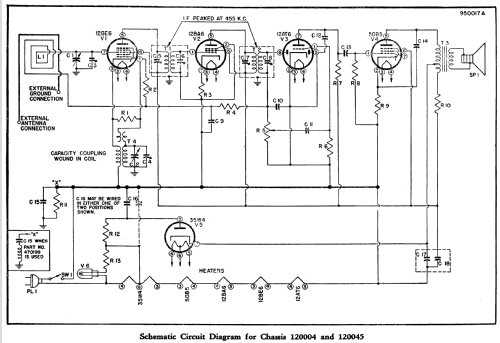

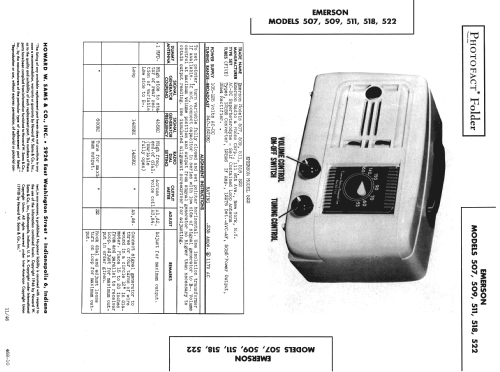

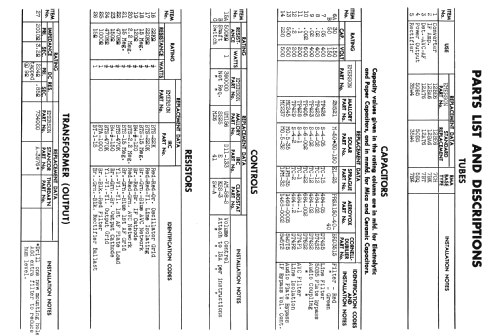

Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHz; 2 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
AC/DC-set / 115 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Magnet Dyn.(moving coil) - electro or permanent magn (?).Dynamic loudspeaker (Rice-Kellog-System). Either permanent- or electro-dynamic. Haut-parleur electrodynamique à aiment permanent OU avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Permanentdynamischer ODER elektrodyn. Lautsprecher, also Tauchspulenprinzip statt z.B. «Magnetlautsprecher». Bei der Erfassung war nicht erkennbar ob selbsterregtes (permanentdyn.) oder fremderregtes Feld.
www.radiomuseum.org
Model: 507 Ch= 120004
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel, with any shape - general.
Valves / Tubes
5:
12BE6
(more
for members)
Notes
BC (540-1620kHz) band.
Price in first year of sale
45
USD
External source of data
Ernst Erb
Source of data
Collector's Guide to AR6.Ed. Slusser tubeCollectors Guide to Antique Radios, 6th Edition, 2005 by John Slusser. See also other editions (incl. Bunis).
Circuit diagram reference
Rider's Perpetual, Volume 16Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Copy gen. Radio Attic
No further information
