Model: Favorit 2GW115 (2 GW 115)
Antique radios, Old Time Radios
Favorit 2GW115 (2 GW 115)
Country:
Germany
Manufacturer/Brand:
Emud, Ernst Mästling; Ulm
Year: 1949 / 1950
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 1568
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
AC/DC-set / 120-220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Favorit 2GW115 (2 GW 115)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
280 x 220 x 135 mm / 11 x 8.7 x 5.3 inch
Valves / Tubes
1:
UEL11
Net weight
2.4 kg / 84.7 oz
Price in first year of sale
115
DM
Collectors prices
1 Collector price
(for members)

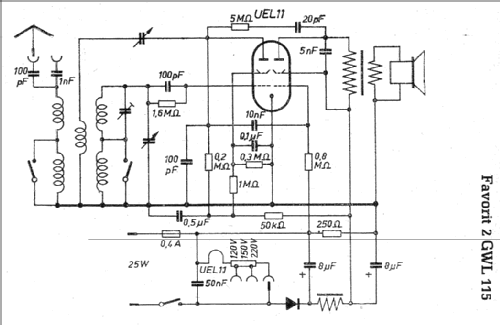

Circuit diagram reference
Mouse-roll-over für mehr InformationDie Herren Hermann Rottmann und Fred P. Langheinrich haben mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.
Mentioned in
Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin.
(4914)
Modell Favorit 2GW115 entspricht wohl Favorit 2GWL
Modell Favorit 2GW115 entspricht Favorit 2GWL
Modell Favorit 2GW115 entspricht wohl Favorit 2GWL
More pictures
Further information on
Favorit 2GW115 (2 GW 115) (Emud, Ernst Mästling; Ulm)
Mein Gerät auf der Rückwand bezeichnet "Favorit 2 GW 115" hat ein Chassis mit Typenschild "Favorit 2 GWL". Dies würde aber eigentlich dem Gerät "Favorit 2 GW Luxus" http://www.radiomuseum.org/dsp_modell.cfm?model_id=1571 entsprechen. Dieses Gerät kostete ebenfalls 115 DM, es stellt sich die Frage, ob überhaupt Unterschiede zwischen diesen Geräten bestehen. Ich gehe nicht davon aus, dass die Rückwand von einem anderen Gerät angebracht wurde. Hat sonst noch jemand dieses Gerät und kann das bestätigen? Viele Grüße Jürgen Stichling
