323U

323U; Eumig, Elektrizitäts (ID = 209572) Radio

323U; Eumig, Elektrizitäts (ID = 6439) Radio

323U; Eumig, Elektrizitäts (ID = 2013423) Radio

323U; Eumig, Elektrizitäts (ID = 2013420) Radio

323U; Eumig, Elektrizitäts (ID = 2013421) Radio

323U; Eumig, Elektrizitäts (ID = 2013422) Radio
323U; Eumig, Elektrizitäts (ID = 84227) Radio 323U; Eumig, Elektrizitäts (ID = 121890) Radio
323U; Eumig, Elektrizitäts (ID = 121891) Radio 323U; Eumig, Elektrizitäts (ID = 84228) Radio
323U; Eumig, Elektrizitäts (ID = 121892) Radio 323U; Eumig, Elektrizitäts (ID = 20731) Radio
323U; Eumig, Elektrizitäts (ID = 84229) Radio 323U; Eumig, Elektrizitäts (ID = 90625) Radio
323U; Eumig, Elektrizitäts (ID = 97986) Radio 323U; Eumig, Elektrizitäts (ID = 136948) Radio
Use red slider bar for more.
323U; Eumig, Elektrizitäts (ID = 84227) Radio

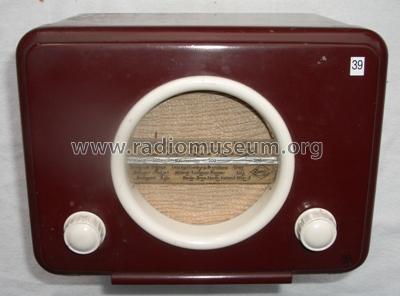

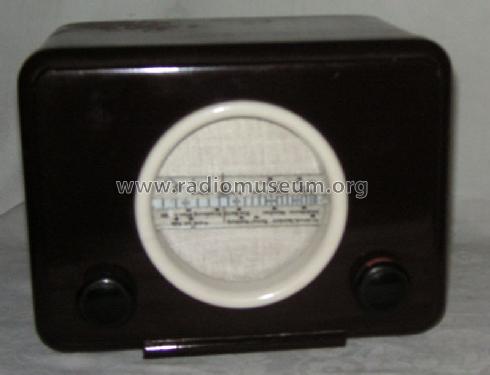

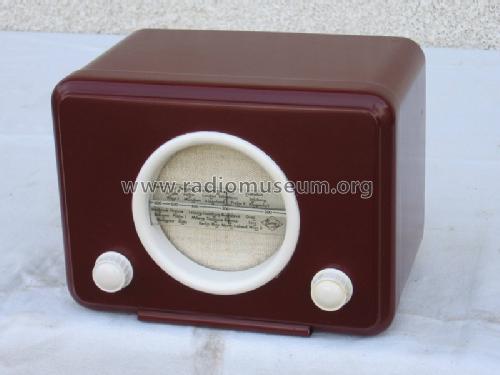

Eumig, Elektrizitäts: 323U [Radio] ID = 84227 650x580
Select picture or schematic to display from thumbnails on the right and click for download.
For model 323U, Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien

Country:  Austria
Manufacturer / Brand:  Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Super-Heterodyne (Super in general)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage AC/DC-set / 110; 125; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9.5 cm = 3.7 inch
Power out
from Radiomuseum.org Model: 323U - Eumig, Elektrizitäts und
Material Metal case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 210 x 160 x 130 mm / 8.3 x 6.3 x 5.1 inch
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Price in first year of sale 526.00 öS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Here you find 249 models, 209 with images and 168 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Eumig, Elektrizitäts: 323U
Threads: 1 | Posts: 2
Hits: 1127     Replies: 1
eumig: 323U; Skala
Friedrich Weber
06.Nov.12
  1

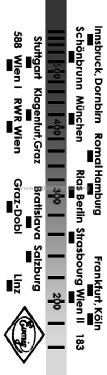

Ich habe einen Eumig 323 U leider mit zerbrochener Skala bekommen. Diese Skala habe ich selbst hergestellt:

1.) Skala-Foto vom Internet runtergeladen

2.) Mittels Foto-Bearbeitungsprogramm die Nahmen, Nummern und Einteilung nachgezeichnet.

3.) Auf Transparentpapier aufgedruckt.

4.) auf eine Glasscheibe mit den genauen Massen von hinten vollflächig aufgeklebt.

Schaut wie neu aus. Foto über die Skala habe ich zum Kopieren hochgeladen.

Viel erfolg beim Nachbauen



Friedrich Weber

Arpad Roth † 27.3.17
06.Nov.12
  2

Hallo Herr Weber,

Skala liegt auch hier zum download bereit. Etwas heller drehen und auf Folie bringen

MfG.
Arpad Roth





Eumig, Elektrizitäts: 323U
End of forum contributions about this model
