Model: 530W (530 W)
Antique radios, Old Time Radios
530W (530 W)
Country:
Austria
Manufacturer/Brand:
Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft
Year: 1939 / 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 8437
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 482 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: 530W (530 W)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
500 x 340 x 240 mm / 19.7 x 13.4 x 9.4 inch
Valves / Tubes
6:
ECH11
(more
for members)
Notes
variable Bandbreite.
Net weight
14.2 kg / 500.9 oz
Collectors prices
11 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Source of data
Handbuch WDRG 1939
/ Radiokatalog Band 2, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference

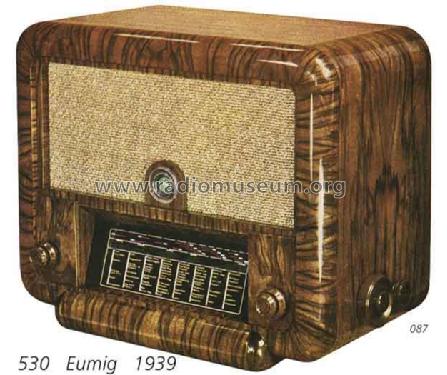

Das Modell ist im «Radiokatalog» (Erb) abgebildet.

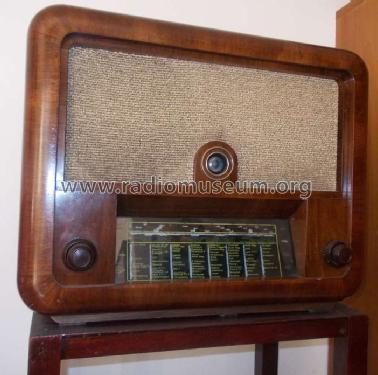

Eumig 530w

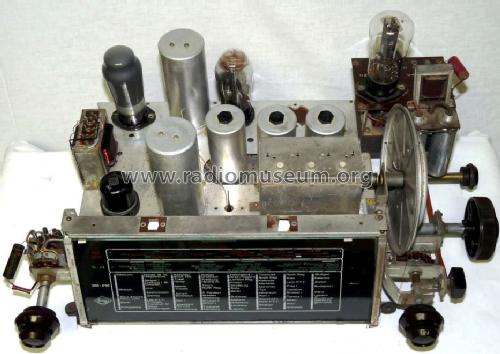

Eumig 530W (Innenansicht)

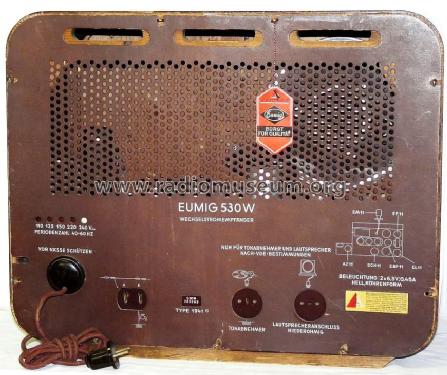

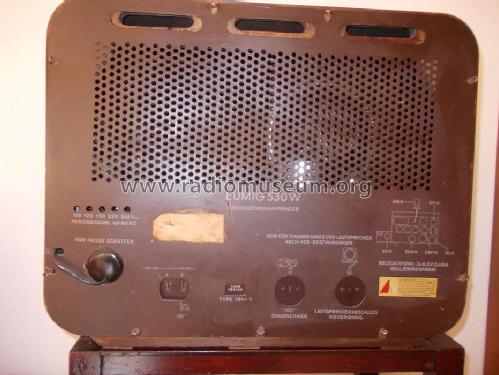

Eumig 530W (Rückansicht)
More pictures
Further information on
530W (530 W) (Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien)
1
Hallo liebe Profis Ich habe solch ein funktionsfähiges Radio erstanden. Leider ist der Merkzettel abhanden gekommen (Chassis wurde zur Reinigung ausgebaut), wo drauf stand, wie die 4 Kabel an den LS angeschlossen werden. Probieren will ich logischerweise nicht mehr und der Schaltplan im Radiomuseum hat mir nicht helfen können.
Am Trafo gehen zwei schwächere Kabel mit 440V ab und zwei stärkere mit wechselnder, kleinerer Spannung. Werden die schwächeren an die LS- Spule und die stärkeren an den Membran angeschlossen, spielt das Radio extrem leise- wohl Kurzschluss. Ist hier jemand der mir weiterhelfen möchte? Tut mir leid aber ich habe kein Elektroniker gelernt. Vielen Dank im vora
