Model: Studio-Kontroll-Empfänger Ev 35/100 (EV35/100)

Antique radios, Old Time Radios

Studio-Kontroll-Empfänger Ev 35/100 (EV35/100)

Country: Germany Manufacturer/Brand: Fernseh.. (Fernseh AG, Fernseh GmbH etc.)
Year: 1954 ? Type: Miscellaneous (Other, Various)This is not a receiver but a device for a receiver like Audio amplifier, tape recorder etc.
Nicht oder noch nicht aufgeteilte Gerätschaften wie HF-Verstärker (oder -Vorsatz), Koppeleinrichtung, Antenne, Vorkreis, Sperr-, Selektions- oder Siebkreis, Umbausatz, Netzumspanner, Wechselrichter, Magnetophon (Tonbandgerät - auch Stahltonband oder -Draht), Plattenspieler, Drahtfunkempfänger, Fernbedienung, KW-UKW-oder Super-Vorsatz- oder Einbaugerät etc. Mod.-ID = 86057 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: Studio-Kontroll-Empfänger Ev 35/100 (EV35/100) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 372 x 315 x 450 mm / 14.6 x 12.4 x 17.7 inch
Valves / Tubes 13: EF80 (more for members)

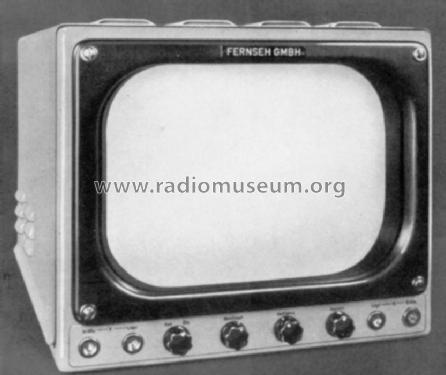

Notes Die Datenblatt-Bezeichnung 'Fernseh-Kontroll-Empfänger' ist irreführend, denn es handelt sich um einen Kontroll-Monitor (nur Video-Eingang). Rechteck-Bildröhre Bmv35/1 mit magnetischer Fokussierung und magnetischer Ablenkung.
Net weight (2.2 lb = 1 kg) 31 kg / 68.3 lb
Source of data - - Data from my own collection / Radiokatalog Band 2, Ernst Erb
Literature/Schematics -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Franz Harder.

More pictures
No further information on

Studio-Kontroll-Empfänger Ev 35/100 (EV35/100) (Fernseh.. (Fernseh AG, Fernseh GmbH etc.))
