Model: S5
Antique radios, Old Time Radios
S5
Country:
France
Manufacturer/Brand:
Fornett, J.-G. Buisson
Year: 1933
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 72720
previous
|
Result List
|
next
|
New search for Radios etc.

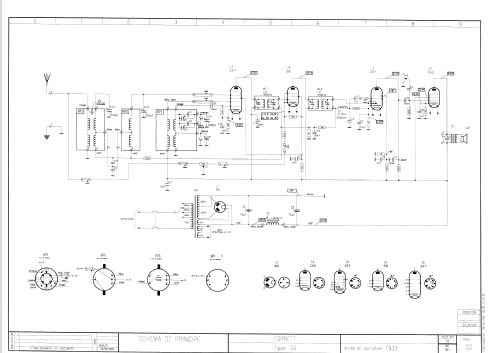

schematic requested
Schematics etc.: 0 (for
members)
Principle
Superhet, single spanSingle-span superhet. High IF - like 1650 kHz
Receives broadcast (MW) and long wave in one range.
Einbereichs-Super.
Bei diesem System liegt die ZF-Frequenz über dem MW-Band, z.B. bei 1650 kHz. Vor allem bestreicht das Gerät MW und LW ohne Wellenumschaltung. Es gibt auch Nicht-Einbereichs-Super mit der hohen ZF!
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Line (AC, UC or DC not known) / 110-240 VoltLine set - it was not known if AC, DC or AC/DC.
Appareil de secteur. Le type de courant n`était pas connu.
Netzstrom-Gerät
Das Gerät bezieht seine Spannungen direkt aus dem Lichtnetz, doch war nicht bekannt, ob es ein Allstrom-, Gleichstrom- oder Wechselstromgerät ist.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: S5
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
400 x 480 x 250 mm / 15.7 x 18.9 x 9.8 inch
Valves / Tubes
5:
2A7
(more
for members)
Notes
Es gibt eine Variante des S5 mit oberen rundem Gehäuse.
Net weight
13.2 kg / 465.6 oz
Collectors prices
2 Collector prices (for members)
This model was suggested by Patrice Zeissloff.
More pictures
No further information
on
S5 (Fornett, J.-G. Buisson)
