Model: NR-95
Antique radios, Old Time Radios
NR-95
Country:
United States of America (USA)
Manufacturer/Brand:
Freed-Eisemann Radio Corporation; New York (Brooklyn), NY
Year: 1929
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 41026
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Neutrodyne circuit TRF receiver; 2 AF-stage(s)
Tuned circuits
4 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Alternating Current supply (AC) / 115 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Loudspeaker incorporatet but system not known.Loudspeaker - principle was not traceable by the author. Haut-parleur.
Das Gerät führt einen Lautsprechen aber bei der Erfassung ging der Typ aus den Unterlagen nicht hervor.
www.radiomuseum.org
Model: NR-95
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console, Highboy (legs > 50 %).
Valves / Tubes
9:
C327C327: Maker = Cunningham (also C-327). This is the Standard 27 tube. See various other makes and designations on: http://homepage.mac.com/ryomasuda/VT/num/27/
(more
for members)
Notes
One dial (primary tuning control knob) . Front doors. Push-pull audio amplifier.
Price in first year of sale
225
$
Collectors prices
1 Collector price
(for members)
External source of data
Ernst Erb
Source of data
Radio Collector`sGuide 1921-Radio Collector`sGuide 1921-; McMahon, Morgan E.; Vintage Radio, CA90274, USA. (1981)

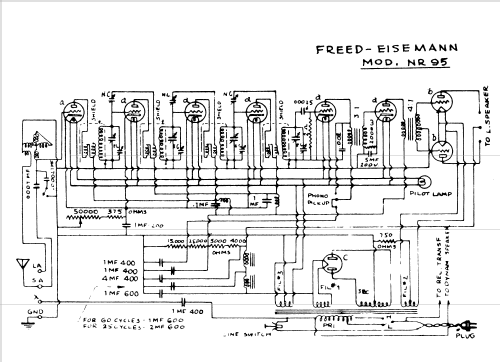

Circuit diagram reference
Rider's Perpetual, Volume 1The Riders Perpetual contains 23 volumes of schematics. They can be ordered at: Alton H. Bowman, 4172 East Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 726
Mentioned in
Collector's Guide to AR4.Ed.,Bunis, tubeCollectors Guide to Antique Radios, Fourth Edition, 1997, Marty & Sue Bunis, Collector Books, Paducah, USA. See also the other editions.
Literature/Schematics
Radio Manufacturers of the 20s Vol 2, DouglasRadio Manufacturers of the 1920s Volume 2 of 3, 1988, Alan Douglas, The Vestal Press Ltd., USA.
No further information
on
NR-95 (Freed-Eisemann Radio Corporation; New York (Brooklyn), NY)
