4U64M

Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

Data
Forum
Pictures
Collections

  • Year
  • 1952/1953
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 111895

Click on the schematic thumbnail to request the schematic as a free document.

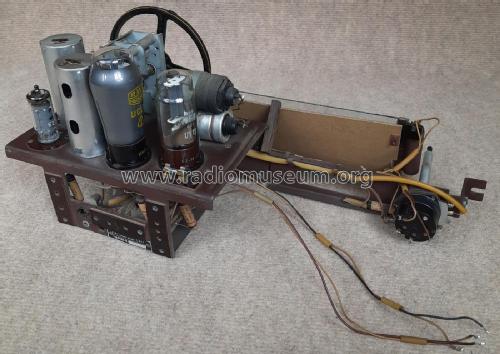

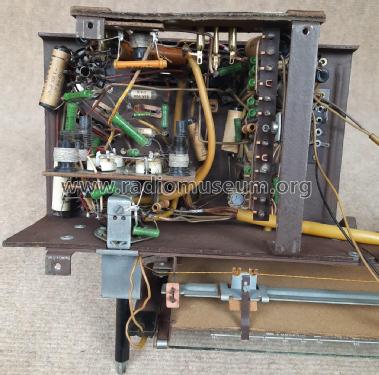

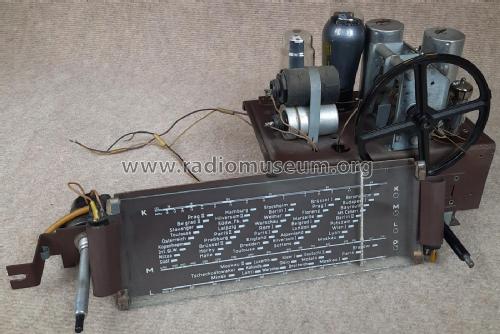

 Technical Specifications

  • Number of Tubes
  • 4
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • AC/DC-set / 220 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 16 cm = 6.3 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: 4U64M - Funkwerk Dresden, VEB, RFT
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 500 x 350 x 250 mm / 19.7 x 13.8 x 9.8 inch
  • Notes
  • Unterschied gegenüber Modell 4U64: statt UCH11 - UCH81 und UBF11 - UBF80, Öffnungen der Stahlröhren-Fassungen mit Blechen abgedeckt und vernietet. Vorbereitet für UKW bei Einsatz des Vorsatzteils 1U14.
  • Net weight (2.2 lb = 1 kg)
  • 7.5 kg / 16 lb 8.3 oz (16.52 lb)
  • Price in first year of sale
  • 300.00 Mark
  • Mentioned in
  • Funkverlag Hein, Service-DVD
  • Author
  • Model page created by Wolfgang Eckardt. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Funkwerk Dresden,: 4U64M

Threads: 1 | Posts: 3

Ich hatte bei Ebay ein 4U64 M für 10 € ersteigert.Lautsprecher und Röhren UCH81/UBF80 fehlten.Ich ersteigerte dann erst mal die 2 Röhren für 4 bzw 5€ plus Porto,habe dann das Radio zerlegt und richtig gesäubert und alles wieder gängig gemacht.Das Bakelitgehäuse paßte leider nicht  in den Geschirrspühler ,es kam dann in die Dusche und wurde anschließend  polliert.Der  Bezugsstoff war total verdreckt,er löste sich beim reinigen von der schallwand wurde gewaschen und ich habe ihn nur mit sehr viel Mühe wieder aufgezogen bekommen.Nun kam die Elektronik an die Reihe.Es war nachträglich ein Selengleichrichter eingebaut worden,habe zurückgebaut auf Gleichrichterröhre UY 11.Diese mußte wegen der Reihenschaltung der Röhrenheizungen sowieso eingesetzt werden oder ich hätte einen Widerstand einlöten müssen.Eine UY 11 hatte ich noch.Um eine Stromminderung beim Einschalten zu erreichen,habe ich einen Vorwiderstand von 180 Ohm eingelötet.Mit dem fehlenden Lautsprecher mit der Feldspule hatte ich ein Problem,woher nehmen wenn man keinen hat.Bei eBay ersteigern währe bestimmt teuer geworden.Eingebaut wurde dann ein einfacher alter in der größe passender.Habe dann einen 2 K Ohm Widerstand statt der Spule in die Schaltung eingelötet,Spannungen gemessen,sie stimmten und das Radio spielte recht gut.Für den Die beiden großen Elkos waren liegend eingebaut,mit einem Blechstreifen und Isolierband befestigt.Diese habe ich senkrecht eingebaut wie es sein sollte,Bohrungen waren ja vorhanden.Das Radio ist nun nicht ganz Orginal wegen des Lautsprechers,aber es spielt wie alle meine Geräte die ich besitze.

Gruss H.H.Luks

Heinz Hermann Luks, 28.Jan.07
