Model: EKV12 (EKV 12)
Antique radios, Old Time Radios
EKV12 (EKV 12)
Country:
Germany
Manufacturer/Brand:
Funkwerk Köpenick, VEB, RFT; Berlin-Köpenick (Ostd.)
Year: 1971 ?
Type:
Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.
Mod.-ID = 73165
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet, double/triple conversionDouble or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Line AND Batteries (any type) / 24/110/220 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 1 W
/ Ø 10 cm = 3.9 inch
www.radiomuseum.org
Model: EKV12 (EKV 12)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
530 x 410 x 410 mm / 20.9 x 16.1 x 16.1 inch
Valves / Tubes
1:
B7S2
Transistors
There are
transistors, but the number is unknown:
Notes
Hochwertiger Empfänger (3fach-Super) mit PLL. Das Gerät ist volltransistoriert (keine IC´s); Empfangsbereich: 1,6-30 MHz; ZF's: 38,3 MHz, 3,2 MHz, 200 kHz; mechan. Digitalanzeige auf 100 Hz genau; Empfangsmodi: AM/SSB. Eingebauter Quarzofen (75°C) für den Mutteroszillator.

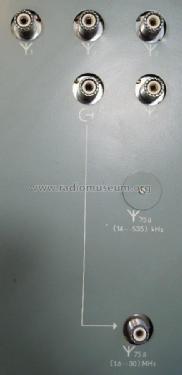

EKV12 bestehend aus: Grundgerät, AAD02 Antennendiversity (4 Ant.-Eing.), DM023 FM-Demodulator 2 Kanal, DM032 A3B-Demodulator NF 300 - 3400 Hz.
Net weight
52 kg / 1834.2 oz
Collectors prices
4 Collector prices (for members)
Source of data
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
/ Radiokatalog Band 2, Ernst Erb
This model was suggested by Iven Müller.
No further information
on
EKV12 (EKV 12) (Funkwerk Köpenick, VEB, RFT; Berlin-Köpenick (Ostd.))
