Model: G104 (G.104)
Antique radios, Old Time Radios
G104 (G.104)
Country:
Italy
Manufacturer/Brand:
Geloso SA; Milano
Year: 1950
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 18017
previous
|
Result List
|
next
|
New search for Radios etc.

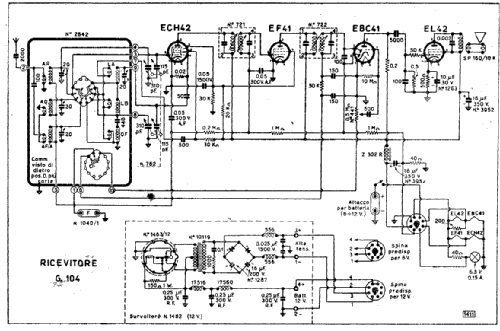

Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 467 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast plus 2 Short Wave bands.Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage
Batteries (storage and/or dry) / 6/12 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 2.5 W
/ Ø 16 cm = 6.3 inch
www.radiomuseum.org
Model: G104 (G.104)
Material
Moulded (Bakelite or Plastics)
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
390 x 240 x 190 mm / 15.4 x 9.4 x 7.5 inch
Valves / Tubes
4:
ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden,
(more
for members)
Notes
Stesso mobile dei modd. G103, G105, G107 (che hanno però differente alimentazione).
External source of data
E. Erb 3-907007-36-0
Circuit diagram reference
Die «Thali Schemasammlung» führt das Modell.Schweiz: Thali Schemasammlung (lose Blätter mit schwarzen Ordnern) der 30er- bis Anfang 50er Jahre.Einige Sammler besitzen diese Schaltplansammlung vollständig, andere Teile davon. Hier im virtuellen Museum sollten Sie alle Geräte aus Thali finden, also auch Importgeräte.Die Sammlung ist bei Thali seit vielen Jahren nicht mehr erhältlich.
Mentioned in
Catalogo Generale Radioprodotti Geloso 1953
Literature/Schematics
Bollettino Tecnico GelosoBollettino Tecnico Geloso; Geloso
(n. 45 autunno 1950)
