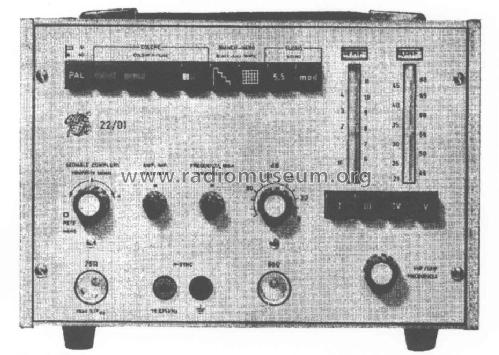

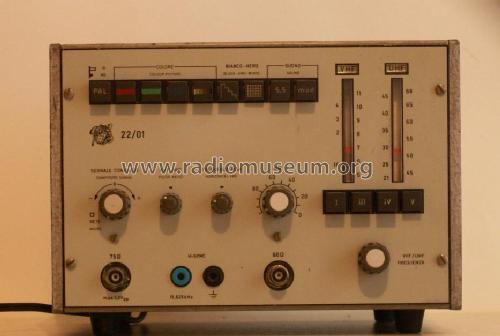

Model: Generatore G22/01 (G.22/01)
Antique radios, Old Time Radios
Generatore G22/01 (G.22/01)
Country:
Italy
Manufacturer/Brand:
Geloso SA; Milano
Year: 1967
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 123237
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 100-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Generatore G22/01 (G.22/01)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
240 x 160 x 195 mm / 9.4 x 6.3 x 7.7 inch
Transistors
There are
transistors, but the number is unknown:
Notes
Generatore di segnale per televisione a colori, immagine di prova con barre di colore secondo il sistema NTSC/PAL (ampiezza della modulazione della crominanaza ridotta al 75%); Immagini di prova in bianco/nero; segnale audio.
Signal generator for color television. Frequency ranges: Banda 1+FI 33-68 MHz, Banda III 174-225 MHz, Banda IV/V 470-853 MHz
Net weight (2.2 lb = 1 kg)
4.5 kg / 9.9 lb
Literature/Schematics
Bollettino Tecnico GelosoBollettino Tecnico Geloso; Geloso
(n. 106TV inverno primavera 1967-68)
This model was suggested by Giuseppe Antonio Tusini.
No further information
on
Generatore G22/01 (G.22/01) (Geloso SA; Milano)
