Model: DKE44
Antique radios, Old Time Radios
DKE44
Country:
Germany
Manufacturer/Brand:
Gemeinschaftserzeugnisse Vorkrieg
Year: 1944 / 1945
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 31025
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
AC/DC-set / 110-220! VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Magnetic Loudspeaker of high quality (free mooving)Free swinging magnetic speaker. Haut-parleur à membrane libre.
Freischwinger-Lautsprecher, also Magnetsystem mit frei schwingender Zunge, in Deutschland ab 1932 (nicht vorher!). Also ein wesentlich verbessertes magnetisches System. Siehe «Radios von gestern» Seite 61 und 331.
www.radiomuseum.org
Model: DKE44
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Dimensions (WHD)
240 x 240 x 120 mm / 9.4 x 9.4 x 4.7 inch
Valves / Tubes
2:
VCL11
(more
for members)
Notes
DKE 1940 ist das erste "Sparmodell", gefolgt von weiteren Sparmassnahmen 1943 und 1944 (diese hier). Äusserlich und Beshriftung gleich (also ohne 40, 43 oder 44)- einzig Spannung nur bis 220 Volt.
Further information on
DKE44 (Gemeinschaftserzeugnisse Vorkrieg)
Änderungen gegenüber DKE38 siehe auch http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=21340
DKE-Sparmodelle
Durch die Rohstoffverknappung während des Krieges mussten verschiedene Einsparungen vorgenommen werden. Das führte zu Varianten,die zwar wohl existieren,jedoch auf den Geräten nicht gekennzeichnet wurden. Um diese Modellvarianten dennoch beschreiben zu können,erfanden die Herausgeber der einschlägigen Dokumentation (Schaltbilder) Modellnamen,die als solche an Geräten nicht feststellbar sind.Nur die Änderungen der Hardware sind erkennbar. Beispielsweise fiel auf der Rückwand die Zahl"1938"fort,aber ab wann und wie Konsequent,ist wohl kaum mehr festzustellen.Dazu kommt,dass Rückwände austauschbar sind und somit keine eindeutige Zuschreibung erlauben. Um z.B. die Befestigungslaschen für den Lautsprecher einzusparen,bekam das Lautsprecherchassis "Ohren". Auch diese Änderung ist nicht eindeutig zuzuschreiben. Eindeutig feststellbare Änderungen ergeben sich aus der Literatur wie folgt:
DKE 40 :Dieses erste Sparmodell verlor zunächst einmal den 600 Ohm-Regler für Ug.Er wurde durch einen Festwiderstand 300 Ohm ersetzt.Ausserdem ist im Schaltbild der Heizvorwiderstand mit 1,2kOhm falsch angegeben:muß heissen 2,2kOhm.Quelle: Schenk-Regelien(Mentor) S.1619, heisst dort DKE 1940

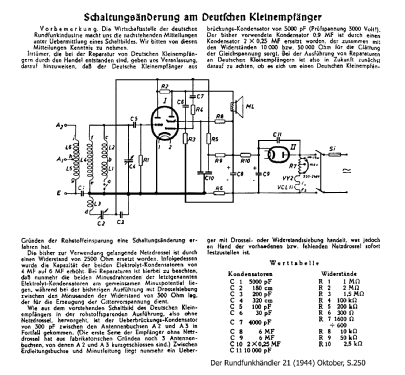

DKE 38 GW(Ausführung II),Quelle: Lange-Nowisch (1949),Band 3,S.25 und DKE 43, Quelle: Funkgeschichte Nr97/1994, mit Bezug auf Lange-Nowisch DKE 38 GW(Ausführung II); Beide meinen offensichtlich die selbe Modellvariante: Die Siebdrossel entfällt.Dies bedingt verstärkte Siebmaßnahmen:2,5kOhm statt der Drossel; die beiden 4µF Elkos werden auf 6µF erhöht; die Schirmgitter- spannung wird mit 10kOhm/0,25µF und die Anodenspannung der Triode mit 50kOhm/0,25µF gesiebt; der 0,9µF elko entfällt,ebenso die 300pF zur Antennenankopplung; dafür kommen 5nF hinzu zwischen Erdbuchse und Masse.
DKE 44 :entspricht dem DKE 43 bzw.DKE 38 GW(Ausf.II) bis auf die Änderung des 300 Ohm Festwiderstandes auf 250 Ohm. Quelle: Schenk-Regelien(Mentor),S.1619
