Model: Ultra-Favorit 56W (56 W)
Antique radios, Old Time Radios
Ultra-Favorit 56W (56 W)
Country:
Germany
Manufacturer/Brand:
Gerufon Radio Walter Velten KG; Quedlinburg/Harz (Ostd.)
Year: 1955 / 1956
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 14788
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 468/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
11 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 110; 125; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
3 LoudspeakersThree built-in loudspeakers of any principle.
Trois haut-parleurs.
Drei Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
/ 6 W
www.radiomuseum.org
Model: Ultra-Favorit 56W (56 W)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
660 x 420 x 330 mm / 26 x 16.5 x 13 inch
Valves / Tubes
12:
ECC81Doppel-Triode, europäische Ausführung der 12AT7, speziell für VHF (UKW) entwickelt, auch für NF gut geeignet; hohe Verstärkung, niederer Innenwiderstand. Dennoch in Europa eher unbedeutend: Vorgänger für UKW waren hauptsächlich die Pentoden EF42 und EF80 (UF42, UF80). Nachfolger waren die Doppel-Trioden ECC85, PCC85 und UCC85 mit spezieller Abschirmung zwischen den beiden Systemen. [Jacob Roschy, 21.Dec.02]
(more
for members)
Notes
Vorn permanentdyn. Breitbandlautsprecher mit Hochtonkegel (oval), an den Ecken je ein elektrostatischer Hochtonlautsprecher (abschaltbar), getrennte Höhen- und Tiefenreglung; FM-ZF-Verstärker mit Begrenzer; UKW-Rauschunterdrückung; automatische, feldstärkeabhängige Klangblende bei UKW.
Net weight
18 kg / 634.9 oz
Price in first year of sale
780
DM
Collectors prices
4 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0

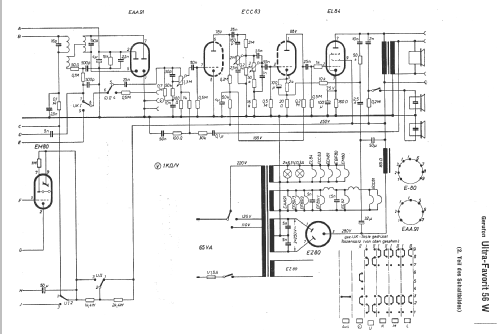

Circuit diagram reference
Lange 6-Bändig, Buch 3Lange hat nach den 11 Bänden (Lange-Nowisch, mehrere etwas unterschiedliche Ausgaben) ein zweites Werk begonnen und bis Grundig geführt. Da sind neuere Geräte aufgeführt als in den alten Bänden. Diese Schaltplansammlung heisst zudem Schaltungen der Funkindustrie und ist im Format etwas grösser als die 11 Bände.
Mentioned in
Radio und Fernsehen 6/1956
