Einkreiser Spulensatz Typ F 301


Country: Germany Manufacturer/Brand: Görler, J.K.; Berlin-Charlottenburg (u. Meuselwitz
Year: 1946 – 1948 ?? Type: A kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.
Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen.
Kit (Parts plus Instruction) or Blueprint only
Mod.-ID = 164005 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
TRF with reaction (regenerative)

Tuned circuits 1 AM circuit(s);
Wave bands LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Broadcast, Long Wave and 2 x Short Wave.

Power type and voltage No Power needed
Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
- For headphones or amp.

from Radiomuseum.org Model: Einkreiser Spulensatz Typ F 301 Material Made of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Various materials

Shape Chassis only or for «building in»
Dimensions (WHD) 55 x 38 x 60 mm / 2.2 x 1.5 x 2.4 inch

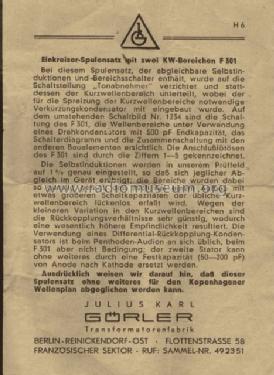

Notes Einkreiser-Spulensatz mit zwei Kurzwellen-Bereichen
K1: 12...26 m und
K2: 22...52 m;
Mittelwelle 183...590 m und
Langwelle 1000...2000 m


This model was suggested by Lothar Rhede.
Görler F 301 Kreisumschalter von vorn
Görler F 301 Spulen mit Schraubkern und Anschlußlötösen
Görler F 301 Spulen unten mit Verkürzungskondensator
