Model: 152W (152 W)
Antique radios, Old Time Radios
152W (152 W)
Country:
Germany
Manufacturer/Brand:
Graetz, Altena (Westfalen)
Year: 1949 / 1950
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 1722
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 472 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
Wave bands
Ready for FM, has Broadcast, Long Wave, Short wave.AM and ready for FM (VHF). At the beginning of FM one could buy radios which had already FM on knob and dial but you could choose to have FM later or not. Préparé pour MF (onde ultra-courte, bande FM).
Das Gerät hat UKW oder ist für UKW vorbereitet. Zumindest sollte die Skala den Bereich führen - meist nicht bis 108 MHz.
Power type and voltage
Alternating Current supply (AC) / 110; 127; 150; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 152W (152 W)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
570 x 380 x 285 mm / 22.4 x 15 x 11.2 inch
Valves / Tubes
5:
ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden,
(more
for members)
Notes
Bandbreite regelbar. Sparschaltung durch umschaltbare Sekundärwicklungen zur Verminderung der Leistungsaufnahme.
Net weight (2.2 lb = 1 kg)
12.6 kg / 27.8 lb
Collectors' prices
8 Collector prices (for members)
Circuit diagram reference
Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Mentioned in
Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin.
(5007)
Nach Restauration (Reinigung, Möbelpolitur, neue Netzelkos und Koppel-Cs).
More pictures
Further information on
152W (152 W) (Graetz, Altena (Westfalen))
Für die Graetz Geräteserie des 152W / 152GW gibt es 2 verschiedene Skalenscheiben; die erste nach altem Wellenplan und die neue nach neuem Kopenhagener Wellenplan.
Mir ist aufgefallen, dass nur bei den Skalenscheiben nach neuen Wellenplan der Saison 1950 des 152W/GW der später bezeichnete Sendername „ Berlin-Ost “ ( Berlin I / Deutschlandsender / Stimme der DDR ) mit dem Sendernamen „ Russ. Truppen “ bezeichnet wurde.
Wurde der Sender seinerzeit so benannt, vermutlich nur auf dem Gebiet der „Westmächte“? Oder war es eine persönliche „Rache“ von Graetz?
Auf Hinweise freut sich Jens Dehne.
More...

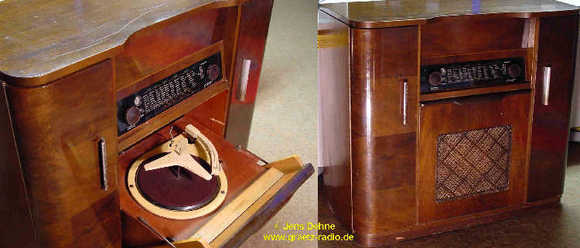

Hier eine Eigenbau - Radiotruhe mit Radiochassis Graetz "152W" und einem GEKO / Thorens Schallplattenabspielgerät.
Das Herstelldatum schätze ich auf Mitte der 50er Jahre, vielleicht stand der http://www.radiomuseum.org/dsp_modell.cfm?model_id=1750 1954 neu präsentierte "Belcanto" Pate.
Um den UKW - Rundfunkbereich zusätzlich zu empfangen, wurde ein UKW - Vorsatzgerät UK83W eingebaut. http://www.radiomuseum.org/dsp_modell.cfm?model_id=1740 Unter dem Schallplattenspieler ist der originale Graetz - elektrodynamische Lautsprecher montiert. Der Plattenspieler wird unter dem Radioteil bei Bedarf bedienerfreundlich nach vorne geschoben. Rechts und links ist hinter den halbrunden Türen Stauraum für Schallplatten und Nützliches. Frohes Radiohören und Grüße aus Erfurt Jens Dehne
