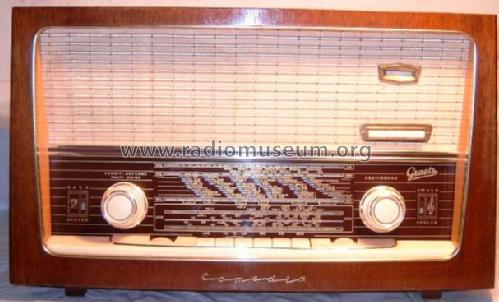

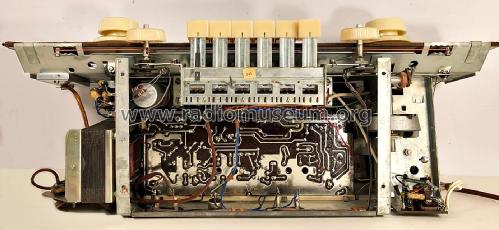

Comedia 616

Graetz, Altena (Westfalen)

Data
Forum
Pictures
Collections

  • Year
  • 1958/1959
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21659

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 150; 220-240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 5.6 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Comedia 616 - Graetz, Altena Westfalen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 560 x 330 x 230 mm / 22 x 13 x 9.1 inch
  • Net weight (2.2 lb = 1 kg)
  • 9 kg / 19 lb 13.2 oz (19.824 lb)
  • Price in first year of sale
  • 318.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • - - Manufacturers Literature (Graetz Nachrichten Kataog 58/22)
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Comedia is part of the collections of the following members.

 Forum

Forum contributions about this model: Graetz, Altena: Comedia 616

Threads: 1 | Posts: 8

Hallo Radiomuseum,

ich bitte hier um die Hilfe zur Reparatur meines Comedia. Ich bin Laie und komme hier leider nicht alleine weiter. Ich habe den Schaltplanausschnitt mit meinem Problem beigefügt und hoffe es ist einigermaßen leserlich. Zur Beschreibung des Problems ist folgendes zu sagen: beim Einschalten bleibt das Gerät bis auf einen sehr leisen Summton stumm. Skalenbeleuchtung funktioniert. Die EL 84 wird "vielleicht außergewöhnlich" heiß. Alle anderen Röhren bleiben kalt und ohne Lebenszeichen. Nun habe ich versucht den Fehler einzukreisen, in dem ich die im Plan angegebene Spannung gemessen habe. Im Übertrag auf den Schaltplan heißt das Folgendes: rosa markiert hat die korrekte Spannung, an der EABC 80 (siehe Pfeil) habe ich 25 Volt anstatt 50 Volt gemessen, schraffiert ist nichts messbar. Liegt hier überhaupt der Fehler?

Meine Frage wäre nun zum Ersten, bin ich bei der Fehlersuche eigentlich richtig vorgegangen? Zum Zweiten, woran kann es wohl liegen, dass das Gerät nicht funktioniert. Im ganzen Gerät wurden die üblicherweise kritischen Kondensatoren inkl. Elkos ausgetauscht. Der Röhrensatz ist bis auf die EM 84 ebenfalls neu. Die Widerstände habe ich mindestens in diesem komplett markierten Bereich überprüft.

Ich wäre sehr dankbar, wenn sich jemand meinem Problem annehmen könnte. Wie gesagt, ich bin ansonsten absoluter Laie und bitte um eine für mich verständliche Hilfe :-)

Gruß Dominik Kokel





Dominik Kokel, 02.Mar.12
