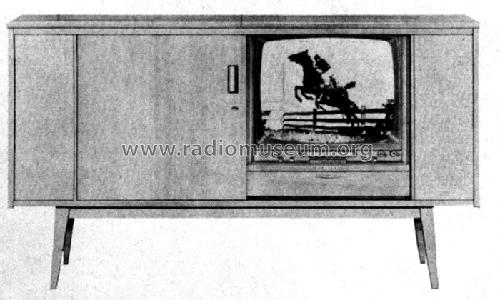

Model: Maharani F593 (F 593) Ch= 1120
Antique radios, Old Time Radios
Maharani F593 (F 593) Ch= 1120
Country:
Germany
Manufacturer/Brand:
Graetz, Altena (Westfalen)
Year: 1962 / 1963
Type:
Fernseh-Empfänger mit Radio kombiniert, eventuell auch andere «Tonspeichergeräte»Television- and Radio Receiver, perh. also + Rec. etc.
Mod.-ID = 86778
previous
|
Result List
|
next
|
New search for Radios etc.

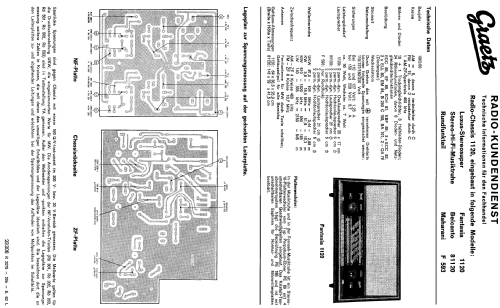

Schematics etc.: 4 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general)
Wave bands
Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Details
Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker. Changer (Record changer)
;
Radio Control (+Remote Contr.)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 220 Volt
Loudspeaker/pwr.out
4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.4 Loudspeakers
from Radiomuseum.org
Model: Maharani F593 (F 593) Ch= 1120
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Console with Push Buttons.
Dimensions (WHD)
1680 x 960 x 470 mm / 66.1 x 37.8 x 18.5 inch
Notes
Fernseh-Chassis wie in Burggraf F543 (24 Röhren, Bildröhre = AW59-90, UHF/VHF);
Rundfunk-Chassis = 1120 (10 Röhren, LMKU, Stereo-NF-Verstärker mit 2 Endstufen je 7,5 W);
Phono-Chassis = Perpetuum Ebner PE66.
This model was suggested by Edith Mills.
No further information
on
Maharani F593 (F 593) Ch= 1120 (Graetz, Altena (Westfalen))
