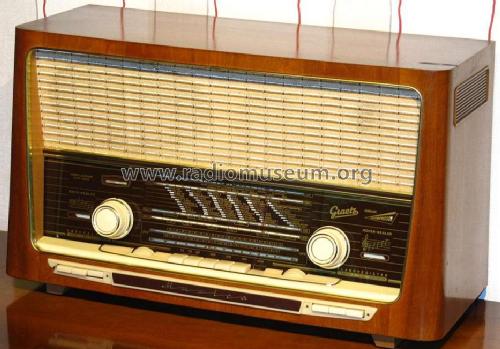

Musica 617G Exportmodell

Graetz, Altena (Westfalen)

  • Year
  • 1958 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 184575

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 460/6750 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Musica 617G [Exportmodell] - Graetz, Altena Westfalen
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 610 x 355 x 250 mm / 24 x 14 x 9.8 inch
  • Notes
  • Gerät für den Export nach Skandinavien, vermutlich Norwegen (Großes "N" im Kreis). Netzschalter sitzt auf dem Lautstärkepoti. Zusätzlich im Tastensatz eine Taste "GW" für Grenzwelle.
  • Net weight (2.2 lb = 1 kg)
  • 10.8 kg / 23 lb 12.6 oz (23.789 lb)
  • Source of data
  • - - Data from my own collection
  • Author
  • Model page created by Jochen Amend. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Musica is part of the collections of the following members.

 Forum

Forum contributions about this model: Graetz, Altena: Musica 617G

Threads: 1 | Posts: 5

Hallo liebe Leser

heute war ein perfekter Sonntag zum Restaurieren. Frohen Mutes nahm ich mein noch eigentlich unbesichtigtes und unkatalogisiertes Graetz Musica 617 G aus dem Regal und begann die Arbeit. Was mir zuerst auffiel:

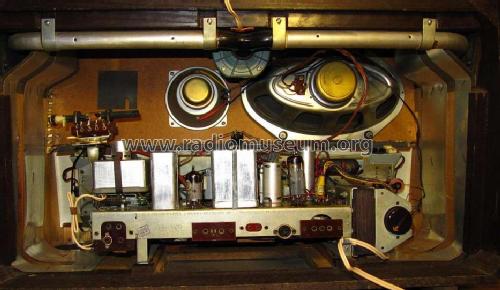

Ich hab ein G nach dem 617 und die Beschriftung auf der Rückwand: "Fot bakveggen fjernes ma stopselet trekke ut av stikkontakten" also... ich übersetze das mal das beim Entfernen der Rückwand der Netzstecker gezogen werden soll. Ich denke, ich hab einen Norwegenenexport erwischt. Ausserdem ist nebem TA, TB, LW, KW, MW und UKW auch die taste GW, also Gleichwelle (oder?) im "Gebiss" zu finden. Nur... tja, keine AUS-Taste. Der Netzschalter befindet sich am Lautstärkeregler. Zusätzlich sind noch unten im Chassis Feinsicherungen in den Heizkreisen einverdrahtet (vermutlich Bastelei???), und eine Vorkreisabstimmung am UKW Tuner. Die Röhrenbestückung ist gleich dem deutschen Zwilling.
Darf hier ein neues Modell angelegt werden? Meine Hoffnungen liegen hier hauptsächlich auf Herrn Dehne...

Beste Grüße.

Jochen
