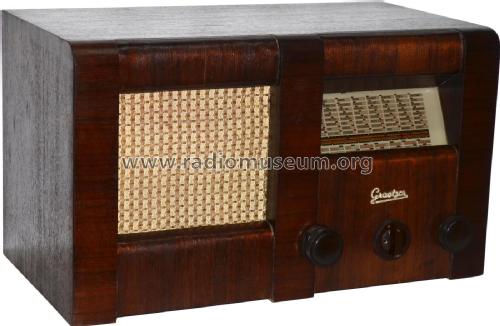

Graetzor 44W (44 W)
Country: Germany Manufacturer/Brand: Graetz Radio, Berlin Treptow SO36, Vorkrieg
Year: 1937 / 1938 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 1683 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle TRF with diode detector; 2 RF-stage(s); 1 AF-stage(s); ReactionTRF receiver with diode detector in order to achieve less distortion.
Geradeaus-Empfänger mit Diodengleichrichtung. Diese Gleichrichtung ergibt wesentlich weniger Verzerrungen. Möglicherweise handelt es sich irrtümlicherweise auch um einen Doppelsuper, da bei der Datenübernahme ein Fehler vorgekommen ist.
Tuned circuits 2 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend. / 4 W / Ø 22 cm = 8.7 inch
www.radiomuseum.org Model: Graetzor 44W (44 W) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 535 x 310 x 285 mm / 21.1 x 12.2 x 11.2 inch

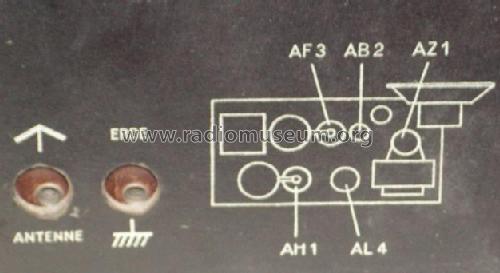

Valves / Tubes 5: AH1     (more for members)
Notes Stromsparschaltung (40/70W), Sperrkreis innen steckbar (200-600m), 3-stufiger Klangfarbensteller hinten
Net weight 14.3 kg / 504.4 oz
Price in first year of sale 203 RM
Source of data Handbuch WDRG 1937 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Literature/Schematics -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


More pictures
Further information on

Graetzor 44W (44 W) (Graetz Radio, Berlin Treptow SO36, Vorkrieg)

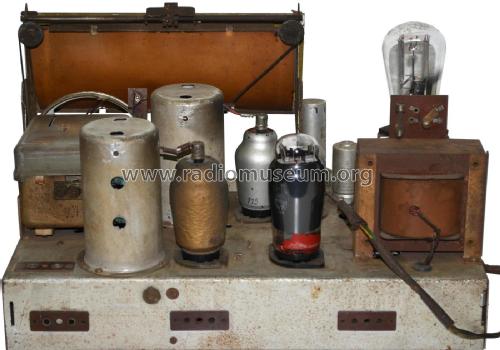

graetz-vor: Graetzor 44W und Philips Aladin D23W  (05.09.2006)  Jens DehneHits: 143     Replies: 0 Hallo Radiofreunde,   ganz zufällig bin ich auf das Modell „ALADIN D23W“ ID 7397 von Philips aus dem Jahr 1936 / 1937 gestoßen. Schon beim groben Betrachten sagte es in mir – das kenne ich doch... Hier, dieses Modell von Graetzor „44W“ ID 1683 aus 1937 / 1938 ist dem „ALADIN“ ausgesprochen ähnlich . Hier ein paar Details, der Einfachheit halber aus den Bildern zum Modell entnommen:   Der Wellenumschalter und das "Gesicht":     Das Chassis erst recht: Graetzor: Philips: Auch die Röhrenbestückung ist identisch.     Gab es eine Kooperation zwischen Philips und Graetz in dieser Zeit? Hat jemand hierzu Informationen oder andere Erfahrungen?   Danke schon mal und viele Grüße!

graetz-vor: Graetzor 44W - seltsame Widerstände ?  (11.10.2005)  Jens DehneHits: 323     Replies: 0 Hallo Radiofreunde, bei der ersten Inspektion meines „Neuzuganges“ stoße ich auf eine mir bisher unbekannte Widerstandsbauform. Da ich auch gerne dazulernen möchte, frage ich hier. Das äußere Material ist ähnlich dem lackgetränkten Gewebeschlauch bzw. Isolierschlauch, an den Enden ist der Anschlussdraht mit dem wohl innenliegenden Widerstandsmaterial durch Messinghülsen gepresst verbunden. Der Widerstand ist so in seiner Form insgesamt relativ flexibel. Woraus bestehen diese Bauteile? Welche Vor- und Nachteile dieser Widerstände gibt es? Ich könnte mir vorstellen, dass in diesem Isolierschlauch ein Widerstandsdraht wirkt, der natürlich sehr induktionsarm ist, ähnlich wie bei Massewiderständen. Da hier alle diese Widerstände noch in Ordnung sind, möchte ich einen solchen nicht unbedingt zerlegen. Ich freue mich über Aufklärung und danke schon mal für die Mühen! Jens Dehne
