Super L56W

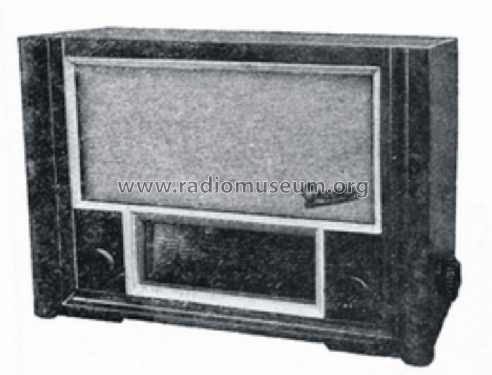

Super L56W; Stern-Radio Rochlitz (ID = 1638128) Radio
Use red slider bar for more.
Super L56W; Stern-Radio Rochlitz (ID = 1638128) Radio
Select picture or schematic to display from thumbnails on the right and click for download.

Country:  Germany
Manufacturer / Brand:  Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Year: 1945/1946 Type: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RV12P2000 RV12P2000 RV12P2000 RV12P2000
Principle Super-Heterodyne (Super in general)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker -Loudspeaker incorporated, but system not known.
Power out
from Radiomuseum.org Model: Super L56W - Stern-Radio Rochlitz, VEB, RFT
Material Wooden case
Shape Tablemodel, with any shape - general.
Notes Serienmäßige Fertigung seit Ende Juni 1945 in Lunzenau (ehemaliger Auslagerungsbetrieb von Graetz) gefertigt.
Exakte Röhrenbestückung nicht bekannt, der Quelle zufolge wurde [ausschliesslich] die RV12P2000 eingesetzt.
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.
Mentioned in Radio und Fernsehen 19-1959 Seite 620 ff.
