Model: Tastensuper 51WT (51 WT)






Antique radios, Old Time Radios

Tastensuper 51WT (51 WT)
Country:
Germany
Manufacturer/Brand:
Graetz Radio, Berlin Treptow SO36, Vorkrieg
Year: 1939 / 1940
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 1699
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 15 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 468 kHz
Tuned circuits
6 AM circuit(s);
Wave bands
LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).Broadcast, Long Wave and 2 x Short Wave.
Details
Wired Wireless Receiver (RF!)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110, 125, 220, 240 Volt
Loudspeaker/pwr.out
Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
/ 4 W
from Radiomuseum.org
Model: Tastensuper 51WT (51 WT)
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
580 x 395 x 294 mm / 22.8 x 15.6 x 11.6 inch
Valves / Tubes
5:
ECH11
(more
for members)
Notes

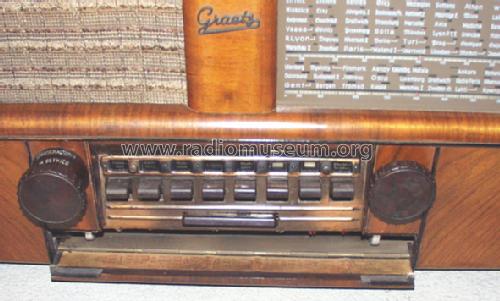

6 Tasten für Mittelwelle, 2 Tasten für Langwelle, Sparschaltung 55W/32W
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
More pictures
More information on
Tastensuper 51WT (51 WT) (Graetz Radio, Berlin Treptow SO36, Vorkrieg)

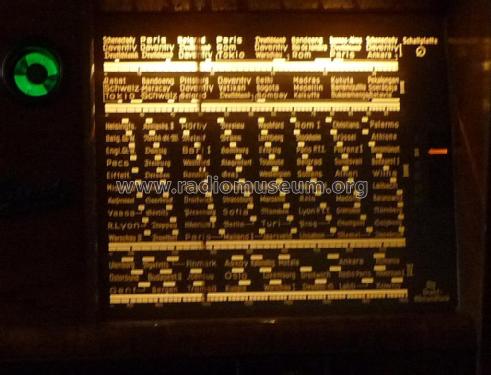

Bei der schwarzen Skala handelt es sich um eine Nachkriegsskala, die die Fa. Heinz Remmler vertrieben hat! Die Originalskala ist grau!
Liebe Radiofreunde, ich suche für dieses Schätzchen die Skala. Bitte um ein Angebot.
Gruß Uwe
