Model: Simba W(L)
Antique radios, Old Time Radios
Simba W(L)
Country:
Germany
Manufacturer/Brand:
Grassmann; Steglitz
Year: 1935 – 1937
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 14860
previous
|
Result List
|
next
|
New search for Radios etc.

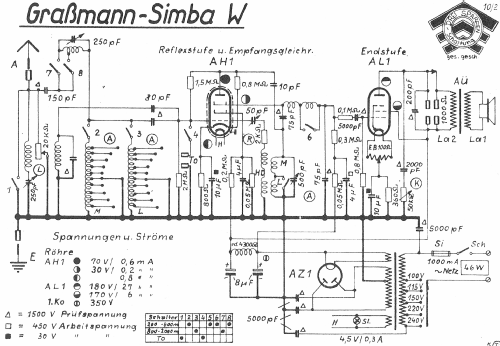

Schematics etc.: 3 (for
members)
Principle
TRF Tuned-radio-frequency (straight) general; 1 RF-stage(s); 1 AF-stage(s); Reflex
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Presumably Dynamic Loudspeaker (moving coil)The set has probably a built in speaker bot no details about its principle were known - it is probably a dynamic system. Probablement l`appareil a un haut parleur installé - possiblement avec un système dynamique .
Der Apparat hat vermutlich einen eingebauten Lautsprecher - wahrscheinlich sogar ein dynamisches System, doch ist bei der Erfassung nicht bekannt um welches Prinzip es sich handelt.
www.radiomuseum.org
Model: Simba W(L)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
445 x 390 x 270 mm / 17.5 x 15.4 x 10.6 inch
Valves / Tubes
3:
AH1
(more
for members)
Notes
Reflex; konstante Rückk. [573]
Net weight
12.7 kg / 448 oz
Price in first year of sale
194
RM
+
External source of data
E. Erb 3-907007-36-0
Source of data

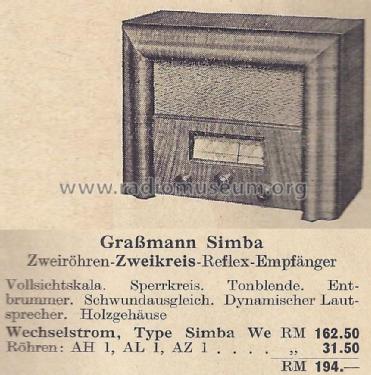

Radio-Zentrale Prohaska 1935/36Im Katalog der Radio-Zentrale Prohaska 1935/36 erwähnt. Diesen gibt es auch als Nachdruck L.D. Schmidt, Berlin.
/ Radiokatalog Band 2, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in
HndB.d.d.Rundfunk-H. 1936/37Handbuch des deutschen Rundfunk-Handels 1936/37 (1.Jahrgang!).
No further information
on
Simba W(L) (Grassmann; Steglitz)
