Model: 3042W (3042 W)
Antique radios, Old Time Radios
3042W (3042 W)
EM85 or EM80
Country:
Germany
Manufacturer/Brand:
Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1953 / 1954
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 1985
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 7 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 468 kHz
Tuned circuits
8 AM circuit(s);
10 FM-circuit(s)
Wave bands
AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110/220 Volt
Loudspeaker/pwr.out
Two built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.2 Loudspeakers
from Radiomuseum.org
Model: 3042W (3042 W) EM85 or EM80
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape

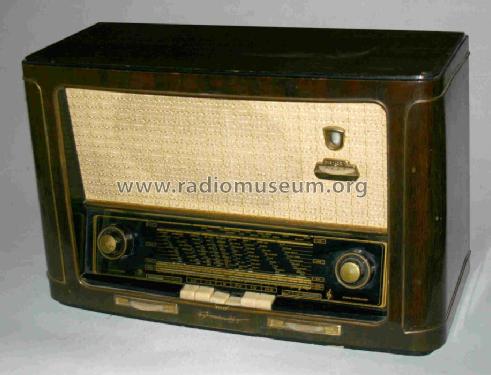

Tablemodel with Push Buttons.
Dimensions (WHD)
620 x 390 x 270 mm / 24.4 x 15.4 x 10.6 inch
Valves / Tubes
7:
= 1/2 ECC81 / 12AT7EC92
(more
for members)
Notes
In der Grundig Hausmitteilung Nr.9 vom August 1953 passierte folgende Fehlinformation:

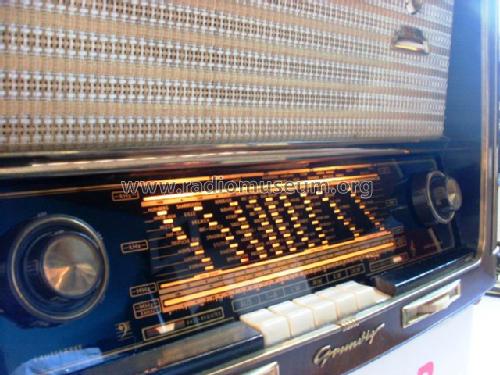

Im Text wird als mag.Auge EM34 oder EM 35 angegeben. Das ist leider falsch. Das zugehörige Bild zeigt eindeutig und richtig eine EM85 (oder EM80=6BR5 für den Export).
Diese Fehlinformation erscheint dann auch im Großhandelskatalog und im Schaltbild von Thali. Variante mit EM34/35 möglich,dann MA im Skalenglas integriert
aus ebay, mit Erlaubnis des Verkäufers D. Retzlaff
More pictures
No further information
