Model: Abhörverstärker 229



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

Abhörverstärker 229
Country: Germany Manufacturer/Brand: Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1962 – 1970 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 113961 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Supplied through Main Unit / 10,5 VoltSupplied through the main unit, e.g. a radio. Alimentation par l`appareil principal.
Speisung durch anderen Apparat, z.B. bei Vorsatzgeräten durch das Radio.
Loudspeaker - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: Abhörverstärker 229 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 65 x 35 x 114 mm / 2.6 x 1.4 x 4.5 inch
Transistors 3
Notes Transistoren: OC75 oder OC604, auch 2SB77.
Einsatz als Vorverstärker im Playback-Betrieb der Tonbandgeräte TK17, TK17L, TK23, TK23L, TK40, TK140 de Luxe, TK145 de Luxe, TK240, TK241 de Luxe und TK2400FM zur Ansteuerung eines Kleinhörers oder einer Endstufe (TA-Eingang eines Rundfunkempfängers).

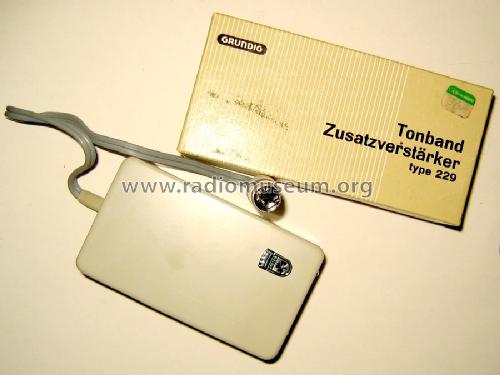

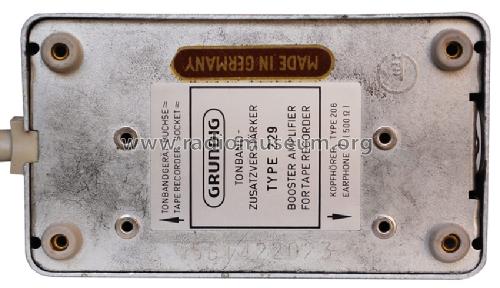

Aluminiumgehäuse, hellgrau lackiert.
Net weight 0.2 kg / 7.1 oz
Price in first year of sale 36 DM
Collectors prices 3 Collector prices (for members)
Catalogue reference Handbuch VDRG 1962Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1962.
Mentioned in - - Data from my own collection

This model was suggested by Klaus Ortwein.
