Model: Hi-Fi-Studio 500
Antique radios, Old Time Radios
Hi-Fi-Studio 500
Country:
Germany
Manufacturer/Brand:
Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1967 / 1968
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 27071
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
10 AM circuit(s);
16 FM-circuit(s)
Wave bands
Broadcast, (BC) Long Wave (LW), 2 x SW and FM.LW, MW/BC, two SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), 2 fois OC et MF (onde ultra-courte, bande FM ou MF).
LW, MW, 2 x KW und UKW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Details
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 110; 130; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Hi-Fi-Studio 500
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

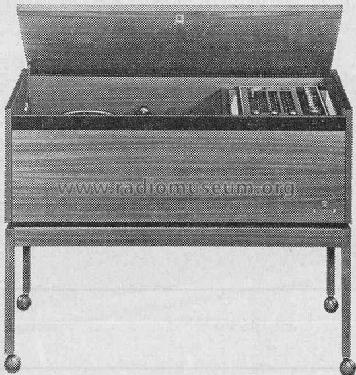

Console with Push Button Tuning.
Dimensions (WHD)
880 x 660 x 390 mm / 34.6 x 26 x 15.4 inch
Transistors
37:
Notes
HiFi-Stereo-Steuertruhe. Rundfunk-Chassis = HF500; Vollstereo; NF-Verstärker mit 2 Endstufen je 15 W (Musik);
Phono-Chassis = Dual 1015 mit Magnetsystem Pickering V15 und Entzerrervorverstärker MV3.
Net weight (2.2 lb = 1 kg)
44 kg / 97 lb
External source of data
erb
Source of data
Handbuch VDRG 1967Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1967.
