Model: Musikgerät 95GW (95 GW)
Antique radios, Old Time Radios
Musikgerät 95GW (95 GW)
Country:
Germany
Manufacturer/Brand:
Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1956 / 1957
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 20580
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 9 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 468/10700 kHz
Tuned circuits
7 AM circuit(s);
10 FM-circuit(s)
Wave bands
AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage
AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set / 127/220 Volt
Loudspeaker/pwr.out
Permanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
/ 3.5 W
from Radiomuseum.org
Model: Musikgerät 95GW (95 GW)
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
330 x 220 x 170 mm / 13 x 8.7 x 6.7 inch
Valves / Tubes
6:
UCC85
(more
for members)

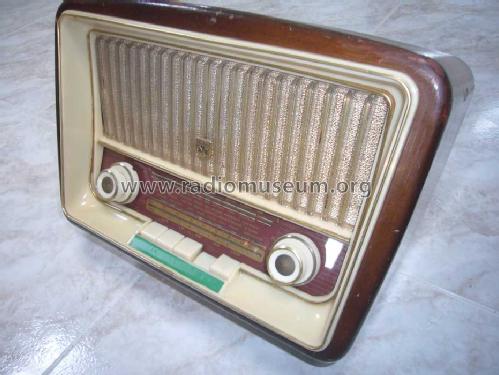

\Grundig\ Schild nicht original
Wärmeableitblech rechts nachträglich eingebaut
More information on
Musikgerät 95GW (95 GW) (Grundig (Radio-Vertrieb, RVF, Radiowerke))
Hallo Forum,
habe ein schon (fast) geschlachtetes Gerät dieses Typs bekommen. Leider fehlen an der Lötösenleiste hinten rechts sämtliche Heizwiderstande und Heißleiter. Wer hat so ein Gerät, der mir davon ein Photo machen könnte ? Ausbauen ist nicht notwendig, man sieht das bei abgenommener RW sofort.
Vielen Dank im Voraus.
Holger Pflug
