Model: Musikschrank 7042W/3D (7042 W/3 D)
Antique radios, Old Time Radios
Musikschrank 7042W/3D (7042 W/3 D)
TB + Wechsler
Country:
Germany
Manufacturer/Brand:
Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1954 / 1955
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 2064
previous
|
Result List
|
next
|
New search for Radios etc.

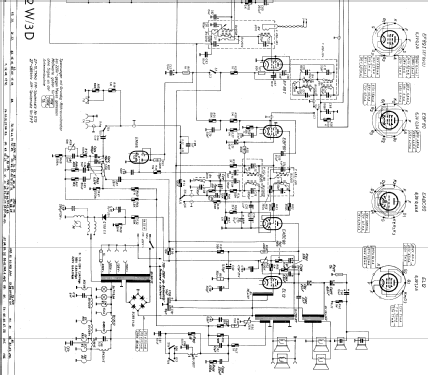

Schematics etc.: 8 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 468/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
11 AM circuit(s);
11 FM-circuit(s)
Wave bands
Broadcast, Long Wave, more than 2 x SW plus FM.LW, MW/BC, several SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), quelques OC et MF (onde ultra-courte, bande FM).
LW, MW, mehrere KW plus UKW.
«mehrere KW» Kann mehrere unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreizte Bänder.
Aus den Unterlagen war nicht ersichtlich, ob auch der MW-Bereich unterteilt ist (sehr selten).
Details
Changer + Tape Recorder
Power type and voltage
Alternating Current supply (AC) / 110; 125; 160; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
6 Loudspeakers6 built-in loudspeakers of any principle.
6 haut-parleurs.
6 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
/ 8 W
www.radiomuseum.org
Model: Musikschrank 7042W/3D (7042 W/3 D) TB + Wechsler
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with Push Button Tuning.
Dimensions (WHD)
1208 x 811 x 451 mm / 47.6 x 31.9 x 17.8 inch
Valves / Tubes
8:
ECC85
(more
for members)
Notes
Rundfunk-Chassis = 4040W/3D;

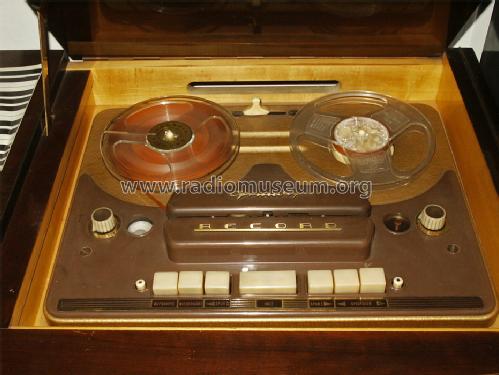

Tonband-Chassis = TM819;
Plattenwechsler.
Price in first year of sale
2095
DM
Source of data
HdB d.Rdf-& Ferns-GrH 1954/55Das Gerät ist im Handbuch des Rundfunk-& Fernseh-Grosshandels 1954/55 der VDRG aufgeführt (Verlag für Radio-Foto-Kinotechnik GmbH)
/ Radiokatalog Band 1, Ernst Erb
More information on
Musikschrank 7042W/3D (7042 W/3 D) TB + Wechsler (Grundig (Radio-Vertrieb, RVF, Radiowerke))
Zur Erklaerung der Motorabstimmung, habe ich unter: http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=25496
Eine Beschreibung und Infos von Grundig eingestellt.
Hans M. knoll
