• Year
  • 1979–1981
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 75900
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

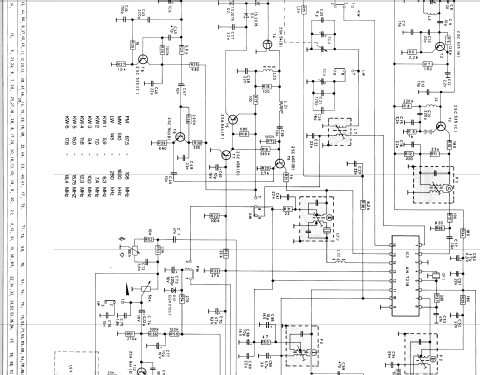

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 18
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 460 / 10700 kHz
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Batteries / addl. power jack / 5 x 1,5 / 7,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 7 cm = 2.8 inch
  • Power out
  • 1 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Yacht-Boy 120 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 217 x 140 x 42 mm / 8.5 x 5.5 x 1.7 inch
  • Notes
  • Der Reiseempfänger Yachtboy 120 basiert auf dem Yachtboy 100, hat aber zusätztlich eine eingebaute Uhr mit Weckfunktion. 6 x KW von 16 - 49 m, Buchsen für Kopfhörer und für ein externes Netzteil.

    Der Uhrenbaustein im Yachtboy 120 besteht aus einer Platine mit der Anzeige auf der Vorderseite und dem integrierten Schaltkreis auf der Rückseite. Die Rückseite der Platine ist zu Abschirmzwecken mit einer Kupferfolie umschlossen. Typbezeichnung NEC µPD 833. Die Uhr wird von einer Knopfzelle SR14 oder G13 mit 1,5 V versorgt.

  • Net weight (2.2 lb = 1 kg)
  • 0.6 kg / 1 lb 5.1 oz (1.322 lb)
  • Price in first year of sale
  • 250.00 DM
  • Mentioned in
  • Funkschau (Nr. 5 / 1982 Seite 68)
  • Literature/Schematics (1)
  • - - Manufacturers Literature (Grundig Technische Informationen 4/5/1980)

 Collections | Museums | Literature

Literature

The model Yacht-Boy is documented in the following literature.

 Forum

Forum contributions about this model: Grundig Radio-: Yacht-Boy 120

Threads: 1 | Posts: 1

Bei meinem Yachtboy 120 sind die Kontaktprobleme des Tastensatzes so erheblich, daß normales Radiohören nicht mehr möglich ist, also frisch ans Werk. Das Chassis läßt sich leicht ausbauen, allerdings ist dann der Tastensatz nicht zugänglich. So habe ich versuchsweise die ca. 5cm lange Drehachse der Tasten gezogen, was gar nichts brachte.Als nächstes habe ich die Skala demontiert.   DieSkala ist mit 2 Schauben fixiert und bei diesem Gerät auch noch angeklebt. Darunter waren auch ebenfalls keine Schaltschieber zu sehen. Die Schaltschieber werden von einem breiten Kunsstoffteil verdeckt, welches schlecht zu demontieren ist. Dazu müßte das Skalenseil entfernt werden, welches um die Achsen von 2 Drehkos gelegt ist.  Ein Drehko für UKW, MW, LW und einer für die Kurzwellenbänder, das wollte ich mir nicht antun.

Wenn man genau von oben schaut, kann man die Schaltschieber erahnen und einen kleinen Spalt zwischen dem Blechgehäuse und dem eigentlichen Schieber erkennen.

Dort habe ich vorsichtig etwas Conact 60 eingesprüht. Die Schaltschieber funktionieren jetzt wieder einwandfrei - mal sehen wie lange.

Bei der Gelegenheit habe ich gleich noch den Abgleich kontrolliert und konnte feststellen, daß sich die Oszillatoren und Vorkreise nach 40 Jahren nicht verändert hatten - eine sehr gute Leistung, finde ich.

Rainer Reiche, 07.Feb.21
