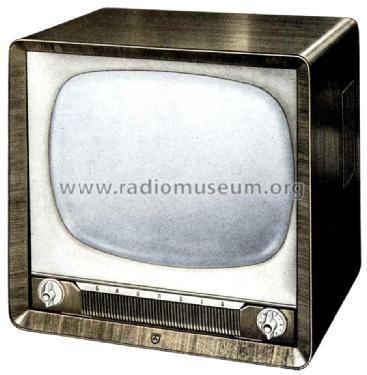

Zauberspiegel 436


Country: Germany Manufacturer/Brand: Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1956 / 1957 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht!
Mod.-ID = 20834 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 38900 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.

Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Details Radio Control (+Remote Contr.)
Power type and voltage AC/DC-set / 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!

Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!

Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.

www.radiomuseum.org Model: Zauberspiegel 436 Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

Shape Tablemodel, low profile (big size).
Dimensions (WHD) 570 x 590 x 445 mm / 22.4 x 23.2 x 17.5 inch
Valves / Tubes 17: E88CC     (more for members)
Notes Wellenbereiche: VHF-Band I & III.
Net weight (2.2 lb = 1 kg) 45 kg / 99.2 lb
Price in first year of sale 1035 DM
Collectors' prices 1 Collector price (for members)
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1956/57Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1956/57 durch VDRG, Verlag für Radio-Foto-Kino.
Literature/Schematics Lange Schaltungen der FunkindustrieLange Schaltungen der Funkindustrie ist ein 6-bändiges, im Alphabet unvollständiges Werk. Nicht zu verwechseln mit der ersten, vollständigen Serie, Lange-Nowisch, Empfängerschaltungen der Radioindustrie, bestehend aus 11 Bänden: 1-9 für D, 10 und 11 für Österreich. Die Lange Schaltungen der Funkindustrie sind Bücher in grösserem Format und später erschienen als die Lange-Nowisch mit verschiedenen (bis 6) Auflagen.
