Zauberspiegel 59S120 (59 S 120)

Country: Germany Manufacturer/Brand: Grundig (Radio-Vertrieb, RVF, Radiowerke)
Year: 1961 / 1962 Type: Television Receiver (TV)Television receiver.

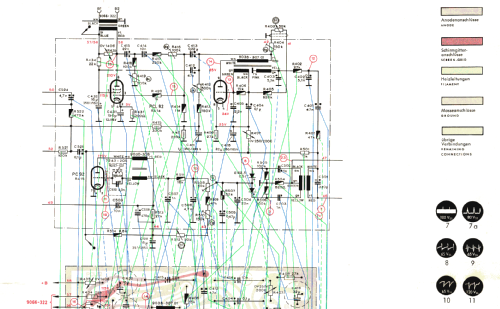

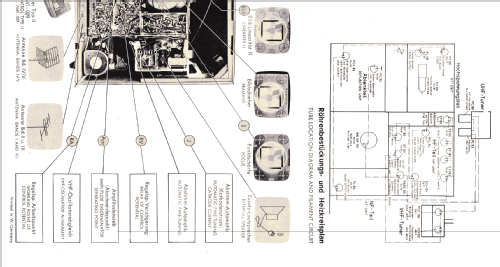

Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 105336 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 38900 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Specialities Radio Control (+Remote Contr.)
Power type and voltage AC/DC-set / 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
www.radiomuseum.org Model: Zauberspiegel 59S120 (59 S 120) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

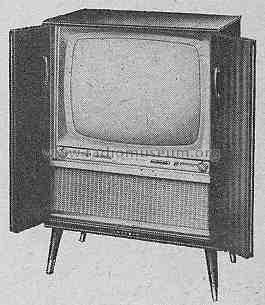

Shape Console, Lowboy (legs < 50 %).
Dimensions (WHD) 620 x 930 x 400 mm / 24.4 x 36.6 x 15.7 inch
Valves / Tubes 20: AW59-90TV-Bildröhre (more for members)
Notes Technische Daten wie Zauberspiegel 59T120, jedoch Standgerät mit Füßen oder Sockel mit Rollen (dann H = 910 mm).
Net weight 45 kg / 1587.3 oz
Price in first year of sale 1285 DM
Source of data HdB d.Rdf-& Ferns-GrH 1961/62Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1961/62 durch VDRG, Verlag für Radio-Foto-Kino.

This model was suggested by Bernd P. Kieck.
