Model: S-210 (S210)
Antique radios, Old Time Radios

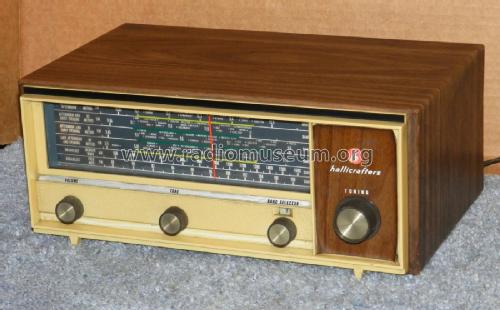

S-210 (S210)
Country:
United States of America (USA)
Manufacturer/Brand:
Hallicrafters, The; Chicago (IL)
Year: 1967 – 1969
Type:
Amateur-Receiver
Mod.-ID = 79540
previous
|
Result List
|
next
|
New search for Radios etc.
schematic requested
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast, more than 2 SW bands plus FM.
Power type and voltage
AC/DC-set / 105-125 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 10.2 cm = 4 inch
www.radiomuseum.org
Model: S-210 (S210)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
343 x 213 x 149 mm / 13.5 x 8.4 x 5.9 inch
Valves / Tubes
6:
12DT8
(more
for members)
Notes
Coverage: 0.54-1.62, 5.9-6.25, 9.45-9.8, 11.65-12.05, 15.05-15.55, 88-108MHz, 2nd IF 10.7MHz, SI-rectifier, walnut grained vinyl-covered metal cabinet.
Net weight (2.2 lb = 1 kg)
5.5 kg / 12.1 lb
Price in first year of sale
80
USD
Source of data
Communication ReceiversCommunication Receivers, R. S. Moore.
Mentioned in
Radios by hallicrafters, 1999, Chuck DachisRadios by hallicrafters, 1999, Chuck Dachis. Printed in China, ISBN: 0-7643-0807-6.
Literature/Schematics
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
This model was suggested by Martin Renoth.
By courtesy of William Kendrick, USA
No further information
on
S-210 (S210) (Hallicrafters, The; Chicago (IL))
