Model: S-86 (S86)
Antique radios, Old Time Radios
S-86 (S86)
Country:
United States of America (USA)
Manufacturer/Brand:
Hallicrafters, The; Chicago (IL)
Year: 1954 – 1957
Type:
Amateur-Receiver
Mod.-ID = 43854
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 455 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
9 AM circuit(s);
Wave bands
Broadcast plus more than 2 Short Wave bands.Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.
Power type and voltage
AC/DC-set / 105-125 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 12.7 cm = 5 inch
www.radiomuseum.org
Model: S-86 (S86)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
470 x 229 x 270 mm / 18.5 x 9 x 10.6 inch
Valves / Tubes
8:
6SG7
(more
for members)
Notes
Coverage: 0.538-1.6, 1.55-4.6, 4.5-13, 12-34 MHz, AC/DC Version of S-85 except AF-out Tube and Rectifier Tube is changed and added ballast
Net weight (2.2 lb = 1 kg)
12.5 kg / 27.6 lb
Price in first year of sale
120
USD
External source of data
Ernst Erb
Source of data
Communication ReceiversCommunication Receivers, R. S. Moore.
Mentioned in
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.

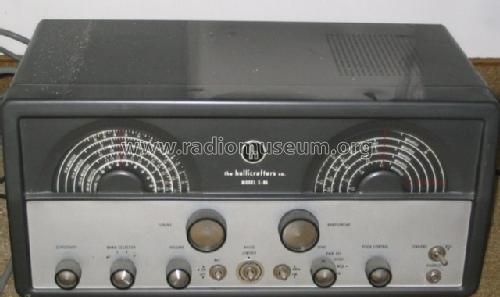

Photo by courtesy of Vito
No further information
