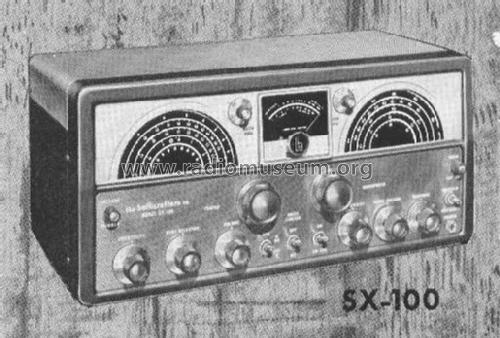

Model: SX-100 (SX100)
Antique radios, Old Time Radios
SX-100 (SX100)
Country:
United States of America (USA)
Manufacturer/Brand:
Hallicrafters, The; Chicago (IL)
Year: 1955 – 1961
Type:
Amateur-Receiver
Mod.-ID = 43856
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet, double/triple conversion; IF-Freq. 1650 kHzDouble or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands
Broadcast plus more than 2 Short Wave bands.Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.
Power type and voltage
Line / Storage Batteries / 105-125 / 6 VoltLine supply as well as storage battery supply - often battery can be loaded by the line power. Take the battery out because it can leak!
Alimentation secteur et alimentation de batterie possible.
Netz- und Akku-Speisung - meist mit eingeb. Ladegerät.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Akkus speisen. Solche Akkus können heute auslaufen - darum entfernen!
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
/ 1.5 W
www.radiomuseum.org
Model: SX-100 (SX100)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
467 x 216 x 269 mm / 18.4 x 8.5 x 10.6 inch
Valves / Tubes
13:
6CB6
(more
for members)
Notes
Coverage: 0.538-1.58, 1.72-4.9, 4.6-13, 12-34MHz, 2nd IF=50KHz, 50KHz L/C-Filter, Reception Gap from 1.58-1.72MHz, DC Operation also by a 6Volt Storage Battery and "B" Batteries or Vibrapack
Net weight (2.2 lb = 1 kg)
19 kg / 41.9 lb
Price in first year of sale
295
USD
External source of data
Ernst Erb
Source of data
Communication ReceiversCommunication Receivers, R. S. Moore.
Mentioned in
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
Q= prospectus
No further information
on
SX-100 (SX100) (Hallicrafters, The; Chicago (IL))
