Model: HQ-145A
Antique radios, Old Time Radios
HQ-145A
Country:
United States of America (USA)
Manufacturer/Brand:
Hammarlund Mfg. Co.
Year: 1966 – 1969
Type:
Amateur-Receiver
Mod.-ID = 78067
previous
|
Result List
|
next
|
New search for Radios etc.

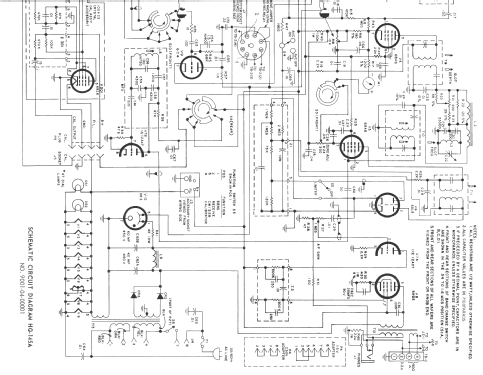

Schematics etc.: 3 (for
members)
Principle
Superhet, double/triple conversion; IF-Freq. 3035/455Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands
Broadcast plus more than 2 Short Wave bands.Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.
Power type and voltage
Alternating Current supply (AC) / 110/230 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
/ 2.5 W
www.radiomuseum.org
Model: HQ-145A
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
482 x 266 x 330 mm / 19 x 10.5 x 13 inch
Valves / Tubes
9:
6BZ6
(more
for members)
Notes
coverage 540 - 1600, 1600-4000, 4000-10000 kHz (single conversion); 10000 - 20000, 20000 - 30000 (double conversion); AM, SSB(BFO); 5 bandwidths, notch filter;
optional XC 100 crystal calibrator; optional S-200 speaker; connections for 6m / 2 m-converter
variant: HQ-145AX: 11 positionfixed frequency oscillator
variant: HQ-145AC: built-in electric clock
Price in first year of sale
299
USD
Source of data
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
Mentioned in
Communication ReceiversCommunication Receivers, R. S. Moore.
This model was suggested by Martin Bösch.

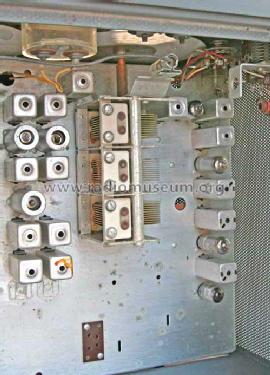

Ebay Nr. 290220776989 Bild bearbeitet.
Ebay Nr. 290220776989 Bild bearbeitet.
Ebay Nr. 290220776989 Bild bearbeitet.
