Donauland MW Antennenbuchse auf Rückseite

HEA; Wien

  • Year
  • 1963 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 178017

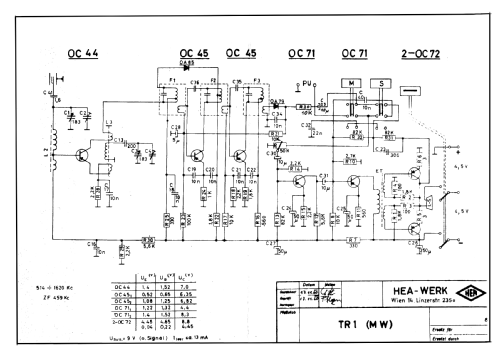

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 459 kHz; 4 AF stage(s)
  • Wave bands

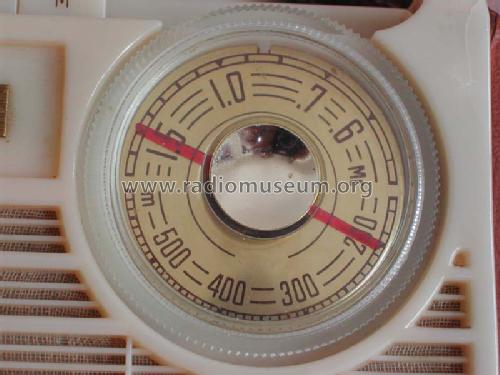

  • Broadcast only (MW).
  • Power type and voltage
  • Dry Batteries / 2 × 4,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Donauland MW [Antennenbuchse auf Rückseite] - HEA; Wien
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 230 x 150 x 80 mm / 9.1 x 5.9 x 3.1 inch
  • Notes

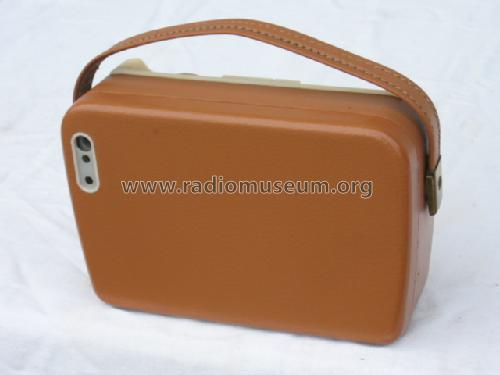

  • Diese Gerät wurde von Hea für die Kunden der Buchgemeinschaft Donauland hergestellt und war auch nur dort erhältlich. Es ist das Parallelmodell zum Hea TR1a. 2 Ausführungen: Siehe Donauland MW alt : Antennen- und Erde-Buchse rechts und links in den festen Bügelgriffen. Neu: Antennenanschluss in der Rückwand.

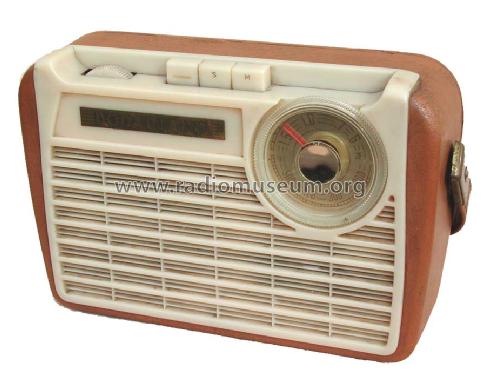

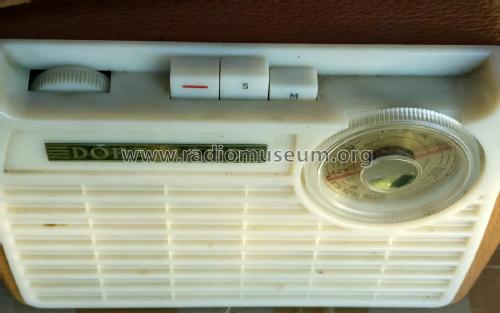

    !!! Achtung, die Bezeichnung auf den Tasten bedeutet: S = Sprache, M = Musik und nicht wie oft irrtümlich angenommen wird KW und MW !!!
  • Net weight (2.2 lb = 1 kg)
  • 1.1 kg / 2 lb 6.8 oz (2.423 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Wolfgang Bauer. See "Data change" for further contributors.
