• Country
• Austria

• Manufacturer / Brand
• HEA; Wien

• Year
• 1974

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 62785

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors
• BF237 BF237 BF237 BF195 TBA120 TBA570 TBA820

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 1 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

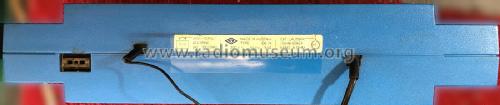

• Model: 50 Jahre Österreichischer Rundfunk OE74 [blau] - HEA; Wien

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 392 x 80 x 170 mm / 15.4 x 3.1 x 6.7 inch

• Notes

• Jubiläumsradio 50 Jahre Rundfunk.

  Das Gerät wurde vom österreichischen Architekten Gustav Peichl (Ironimus) entworfen und von HEA gebaut.

  Es gibt das gleiche Modell noch dreimal, aber in den Farben rot, schwarz bzw. blau/rot/schwarz gemischt.

• Net weight (2.2 lb = 1 kg)
• 1.4 kg / 3 lb 1.3 oz (3.084 lb)

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Author
• Model page created by Gerhard Heigl. See "Data change" for further contributors.
