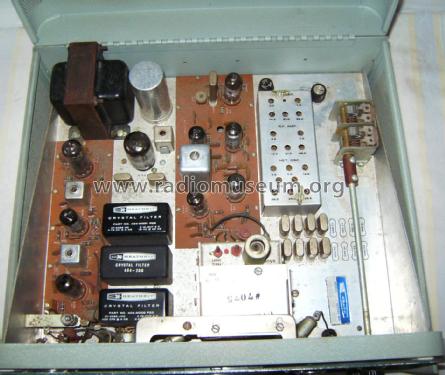

SB-300E

Country: United States of America (USA) Manufacturer/Brand: Heathkit (Brand), Heath Co.; Benton Harbor (MI)

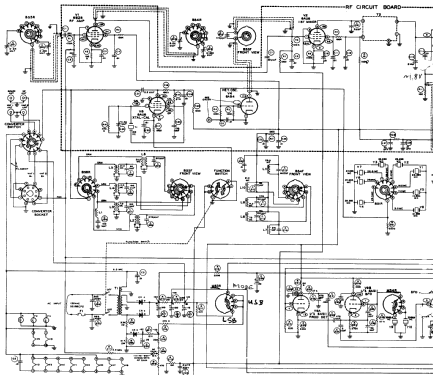

Year: 1963 ? Type: Amateur-Receiver Mod.-ID = 134063 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon. Superhet, double/triple conversion; IF-Freq. 8400/3395 kHz; 1 AF-stage(s)
Wave bands An exclusivly short wave receiver with probably several ranges and/or band spreading. Un recepteur exclusif pour des gammes d`ondes courtes - probablement avec plusieurs bandes et/ou étaleur de bande.
Reiner Kurzwellenempfänger. Möglicherweise sind mehrere Bänder und/oder Bandspreizung (KW-Lupe) möglich, doch fehlten bei der Erfassung diese Angaben.Short Wave (SW only)
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 220 Volt
Loudspeaker/pwr.out - This model requires an external speaker. / 1 W
from Radiomuseum.org Model: SB-300E Material Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 380 x 170 x 360 mm / 15 x 6.7 x 14.2 inch
Valves / Tubes 9: 6BZ6 (more for members)
Notes Heathkit Shortwave-Receiver SB-300E.
Europa-Version des SB-300 mit 220 V (Osterman schreibt 115/230 V) Speisung.
Als Option: Lautsprecher HS-24, 100-kHz-Eichmarkengeber, 2-m-Konverter SBA-300-4, 6-m-Konverter SBA-300-3.
Im Osterman wird als NF-Röhre die 6HF6 (nicht anderweitig bekannt) angeführt, im Schema des SB-300 ist eine 6HF8 erkennbar.
Bausatz DM 1537.

This model was suggested by Egon Strampe.

Funktechnik 7. 1965
