µMatic Keyer SA-5010 (SA5010)
Country: United States of America (USA) Manufacturer/Brand: Heathkit (Brand), Heath Co.; Benton Habour (MI)
Year: 1981 – 1985 Type: Morse-Equipment (incl. Key) Mod.-ID = 73815 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Power type and voltage AC/DC-set / 12 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org Model: µMatic Keyer SA-5010 (SA5010) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 105 x 152 x 41 mm / 4.1 x 6 x 1.6 inch
Transistors There are transistors, but the number is unknown

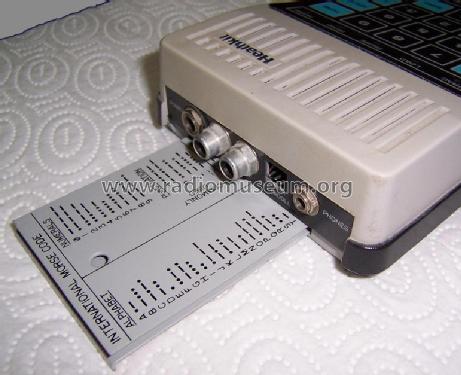

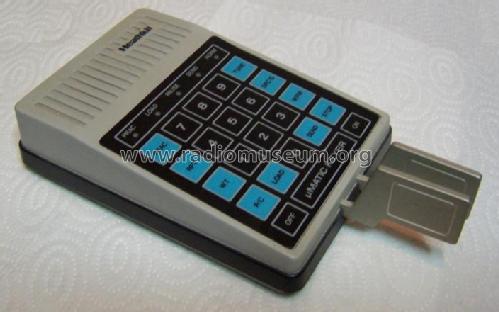

Notes Microprozessor gesteuerte elektronische Iambic Morsetaste mit kapazitiven Berührungstasten; bis zu 10 miteinander koppelbaren Zwischenspeichern zur Eingabe von Texten und Steueranweisungen; eingebaute Übungsprogramme; NF Mithörton über eingebauten LS, Tonhöhe und Lautstärke regelbar; 5 bis 495 Zeichen pro Minute; Strich-Punkt Verhältnis regelbar; jeweilige Betriebsart über 5 LEDs angezeigt; Anschlüsse: separate Paddle, +/- Tastausgang, Kopfhörer, 11-16 V AC/DC Eingang; einschiebbare Minischublade zur Aufnahme der abnehmbaren Berührpaddles; 3 Knopfzellen zum Speichererhalt.
Net weight 0.9 kg / 31.7 oz
Price in first year of sale 99 USD
Catalogue reference -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Mentioned in Heathkit-A guide-Chuck PensonHeathkit - A Guide to the Amateur Radio Products. By Chuck Penson, WA7ZZE (Durango, Colorado) 1995.

This model was suggested by Michael Schlör.
