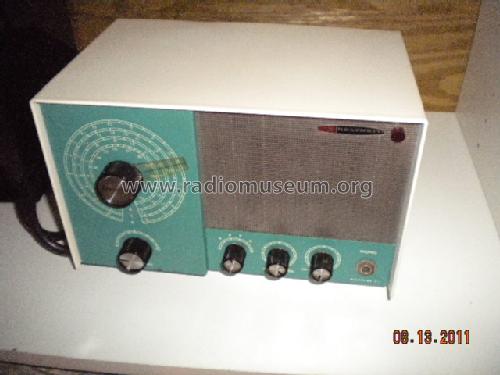

Model: SWL GR-81 (GR81)
Antique radios, Old Time Radios
SWL GR-81 (GR81)
Country:
United States of America (USA)
Manufacturer/Brand:
Heathkit (Brand), Heath Co.; Benton Harbor (MI)
Year: 1961 – 1972 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 87677
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF Tuned-radio-frequency (straight) general
Tuned circuits
1 AM circuit(s);
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 117 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
www.radiomuseum.org
Model: SWL GR-81 (GR81)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
10 x 7 x 7 inch / 254 x 178 x 178 mm
Valves / Tubes
3:
12AT7Heizung mit Mittelabgriff für 6,3V 0,3A
(more
for members)
Notes
Frequenz Coverage; 140-560 Khz, 500-1730 Khz, 1,73-7,25 Mhz, 5,5-18 Mhz.
Net weight
5.5 kg / 194 oz
Price in first year of sale
30
USD
Source of data
Heathkit-A guide-Chuck PensonHeathkit - A Guide to the Amateur Radio Products. By Chuck Penson, WA7ZZE (Durango, Colorado) 1995.
Literature/Schematics
-- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
This model was suggested by Hinrich Grensemann.
aus Ebay Verk. hamengineering Nr. 5830683675
aus Ebay Verk. hamengineering Nr. 5830683675
