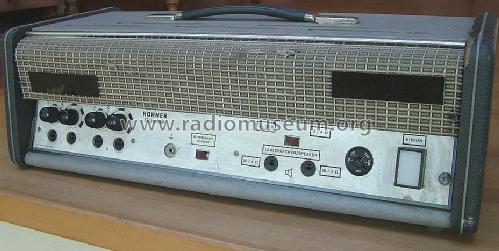

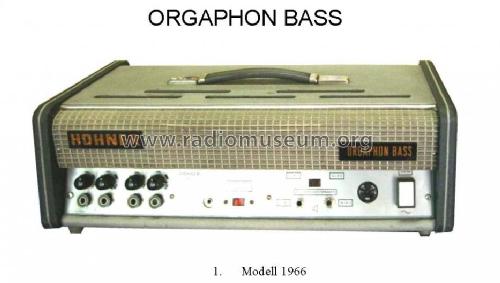

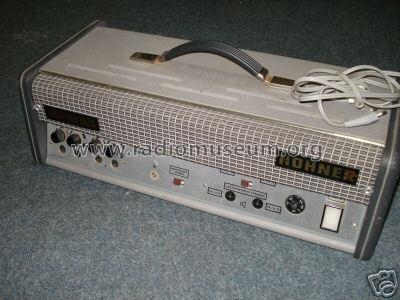

Orgaphon Bass Modell 1

Country: Germany Manufacturer/Brand: Hohner, Matthias, AG; Trossingen
Year: 1966 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 117963 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 17 W
www.radiomuseum.org Model: Orgaphon Bass Modell 1 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, low profile (big size).
Valves / Tubes 5: ECC808 (more for members)
Notes Auf dem Prospekt gibt Hohner 2 x PL84 als Endröhren an. Das kann nicht stimmen, weil selbst im B-Betrieb keine 50 Watt Dauerleistung verarbeitet werden können.Die Sprechleistung einer PL84 liegt bei ca 5 W, die Anodenverlustleistung bei 12 W.
Dioden: 4× BY250.
Mischverstärker mit zwei Kanälen jeweils mit Klangblende, Endstufe im B-Betrieb, Ausgang 4/16 Ohm umschaltbar.
Collectors' prices 1 Collector price (for members)
Source of data -- Collector info (Sammler)

This model was suggested by Stefan Weigelt.

ebay 260128750094 Verkäufer mbshandel
